Opakující se událost nízké{0}}úrovně na trasování OTDR, přesně na značce 45-metrů odpovídající konci řádku-ukazující ztrátu dalších 0,15 dB na 1550 nm ve srovnání s 1310 nm. Tento podpis často nepoukazuje na vadný spoj nebo špinavý konektor, ale na systematičtější problém v moderních, efektivitě{8}}řízených datových centrech: tepelný gradient způsobený chladem- a horkou uličkou. Zatímco omezení je jednoznačně prospěšné pro efektivitu využití energie (PUE), vytváří odlišné mikroklima prokabeláž datového centrainfrastruktura. Kabely z optických vláken, často vnímané jako inertní světelné kanály, jsou ve skutečnosti náchylné k mechanickým a optickým důsledkům trvalých teplotních rozdílů, což vyžaduje přepracování jak výběru produktu, tak strategie cesty.
Fyzika problému: Útlum jako funkce teploty
Základním mechanismem je mikro ohýbání. Změny teploty způsobují roztahování a smršťování materiálů kabelu-samotného skleněného vlákna, akrylátového povlaku a okolního pláště. Jejich různé koeficienty tepelné roztažnosti (CTE) vytvářejí napětí. V uzavřeném prostředí prochází vlákno ze studené uličky (možná 18-22 stupňů) do horké uličky (potenciálně 35-40 stupňů nebo více za IT zařízením) podélný teplotní gradient. Norma TIA-942 to uznává a uvádí, že teplotní rozdíly mezi ochrannými bariérami mohou přesáhnout 20 stupňů. Toto napětí může způsobit, že se vlákno přitlačí proti mikroskopickým nedokonalostem v tlumicí trubici nebo proti jiným vláknům, což způsobí malé, periodické ohyby. Tyto mikro ohyby spojují světlo z režimu řízeného jádra do režimů obložení vyššího řádu, které jsou rychle utlumeny. Účinek je závislý na vlnové délce a neúměrně ovlivňuje delší vlnové délky (např. 1550 nm, 1625 nm), které jsou klíčové pro CWDM/DWDM a monitorování systému, ve srovnání s 1310 nm. Studie, jako jsou ty citované v IEC TR 62614-2, ukazují, že u standardního vlákna G.652.D může teplotní cyklus od -20 stupňů do 70 stupňů vyvolat nárůst přechodného útlumu až o 0,1 dB/km při 1550 nm s potenciálem trvalého posunu, pokud mechanické namáhání způsobí plastickou deformaci v matrici kabelu.
Hádanka vysoké-hustoty:MTP/MPOSystémy pod napětím

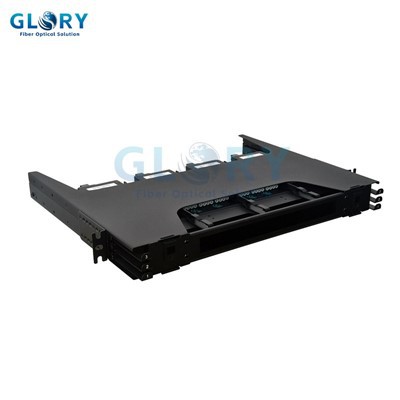

Pohyb směrem kMTP/MPO kmenové kabely pro páteřní{0}}architektury listů a aplikace 400G/800G zintenzivňují tento problém. Jediný kmenový kabel se 144 vlákny představuje významnou koncentraci tepelné hmoty a mechanické složitosti. V pevně zabalenépatch panel z optických vláken, poloměr ohybu jednotlivých vláken uvnitř botičky MTP konektoru a vedení vějířových sekcí-kabelu jsou kritické.
Panel namontovaný na skříni v horké uličce vystaví zvýšeným teplotám celý kufr a jeho pole konektorů. Odlehčovací manžety a vnitřní kabeláž panelu musí být navrženy tak, aby vyhovovaly nejen statickému ohybu, ale adynamickýtakový, který se mění s teplotou uličky. Špatný design může převést 15 stupňů delta do kumulativního mikro ohybu napříč 72 nebo 144 vlákny současně. Reakcí průmyslu byly kabely s optimalizovanými výplňovými směsmi a volným designem trubek, které umožňují vláknu volněji se pohybovat, a panely s většími, zametacími rádiusy. Kompromisem-často je zvýšená tuhost kabelu a snížená hustota balení-v přímém rozporu s étosem velkého-portového{9}}počtu moderních špičkových-{11}}racků.
Strategické rozvržení: UmístěníPatch panel z optických vláken
Umístění propojení se stává strategickým rozhodnutím. Nasazení primárnípatch panel z optických vlákenVe studené uličce se zdá logické, že chrání pasivní infrastrukturu před nejvyššími teplotami. To však může prodloužit délku propojek, které musí přejít do horké uličky, aby se dostaly k aktivnímu zařízení, čímž se gradientu vystaví větší délka vlákna.
Naopak umístění panelů do horké uličky vystavuje propojovací kabely a rozhraní konektorů tepelnému stárnutí a vyžaduje použití komponent s vyšší -teplotou-. Jemnějším přístupem, který lze vidět ve velkých-implementacích operátorů jako Microsoft a Google, je distribuovaná architektura oprav. Hlavní distribuční kmeny, často pancéřované a dimenzované na vyšší teploty, vedou nad hlavou nebo pod podlahou.
Jsou zakončeny menšími, lokalizovanými propojovacími panely namontovanými na straně skříně, čímž se minimalizuje délka propojek vystavených přechodu z uličky-do{1}}uličky. Tento přístup upřednostňuje stabilitu trvalého spojení (směrnice) a lokalizuje tepelné efekty do kratších, lépe ovladatelných segmentů patchů.
Výběr vláken: Beyond G.652.D
Výchozí volba standardního single{0}}vlákna (ITU-T G.652.D) je často nedostatečná pro uzavřená prostředí s ostrými přechody. Převládají dvě alternativy:
Ohyb-Necitlivá vlákna (ITU-T G.657.A1/B3):
Navrženo s upraveným profilem indexu lomu, aby odolalo makro- a mikro-ztrátám v ohybu. Ve scénáři zadržování může vlákno G.657 zmírnit špičky zeslabení způsobené tepelným namáháním. Kompromis- však zahrnuje potenciálně vyšší ztrátu spoje se standardními vlákny G.652, pokud zarovnání jádra není dokonalé, a přiměřenou cenu.
Nízká-ztráta, nízká-mikro-vlákna citlivosti na ohyb:
Dodavatelé jako Corning a OFS nabízejí vlákna s ultra-nízkou ztrátou (ULL), která kombinují snížený koeficient útlumu s povlakovým systémem navrženým tak, aby oddělil sklo od vnějšího mechanického namáhání. Například vlákno SMF{7}}28® ULL společnosti Corning specifikuje typické zvýšení útlumu o méně než 0,02 dB/km pro teplotní rozsah od -20 stupňů do 85 stupňů, což je specifikace, která přímo řeší problém zadržování. Náklady jsou výrazně vyšší, což ospravedlňuje jeho použití především v dálkových spojích, DCI nebo ultra-hustých vlnových délkách multiplexování (DWDM) spojů v rámci datového centra, kde každý dB ztráta ovlivňuje dosah a spektrální účinnost.
Ověřování a monitorování: Zobrazení gradientu
Ověření po{0}}implementaci musí zohledňovat tepelné efekty. Integrační test úrovně-1 by měl zahrnovat měření OTDR a vložného útlumu prováděné za provozních podmínek „ustáleného-stavu – s aktivní kontejnmentem a zátěží IT reprezentující produkci. Porovnáním tras pořízených během chladnějších období nečinnosti lze odhalit útlumové události, které se projevují pouze při tepelném namáhání. Kromě toho systémy distribuovaného snímání teploty (DTS), které používají samotné vlákno jako senzor, lze rozmístit podél kritických kanálových cest k mapování přesného teplotního profilu. Tato data mohou určit hotspoty v konkrétních umístěních rozvaděčů nebo tam, kde kabelové trasy narušují bariéry, což vede k cílené nápravě.
Koneckonců, návrh infrastruktury optických vláken pro uzavřená datová centra přesahuje pouhé připojení. Vyžaduje zpracování teploty jako prvního-parametru návrhu, výběr kabelů a panelů pro jejich mechanickou odolnost vůči tepelnému cyklování a strategické umístění propojovacích bodů, aby se minimalizovalo vystavení. Cílem není bojovat s tepelným gradientem, ale vytvořit kabeláž, která v ní zůstane opticky stabilní a zajistí, že snaha o energetickou účinnost nebude na úkor integrity signálu. Volba mezi standardním a prémiovým vláknem nebo rozložením centralizovaného nebo distribuovaného propojovacího panelu závisí na podrobné analýze očekávané teplotní diference, kritičnosti rozpočtu ztráty spojení a celkových nákladech na vlastnictví po dobu životnosti kabelového závodu.
