Zavedení
Při budování datového centra s vysokou{0}}hustotou je kabeláž jeho nervovým systémem. Správné řešení pomocí optických konektorů, jako jsou MTP a MPO, není jen technický detail-je to, co zajišťuje rychlý a spolehlivý tok vašich dat.
Viděl jsem, že příliš mnoho projektů narazilo na zádrhely kvůli přehlíženým základům nasazení a údržby. Tato příručka vás provede základními praktickými-osvědčenými postupySystémy MTP/MPOkombinující oficiální pokyny s lekcemi ze skutečného světa-, které vám pomohou vyhnout se běžným nástrahám.
Dodržujte správné instalační postupy
Cesta ke spolehlivému spoji začíná v okamžiku, kdy vybalíte konektor. Jediným nejdůležitějším krokem je čistota. Nečistoty, jako je prach nebo olej na konci ferule-, jsou hlavní příčinou ztráty signálu.
Vždy trvám na používání schválených{0}}čisticí nástrojů, které nepouštějí vlákna-jako jsou klikací{2}}čističe ve stylu cvaknutí nebo kotoučové{3}}pásky-pro každé připojení, což je postup, který výrobci jako US Conec silně zdůrazňují ve svých průvodcích pro zadávání zakázek. Nikdy nepředpokládejte, že konektor je čistý z výroby.

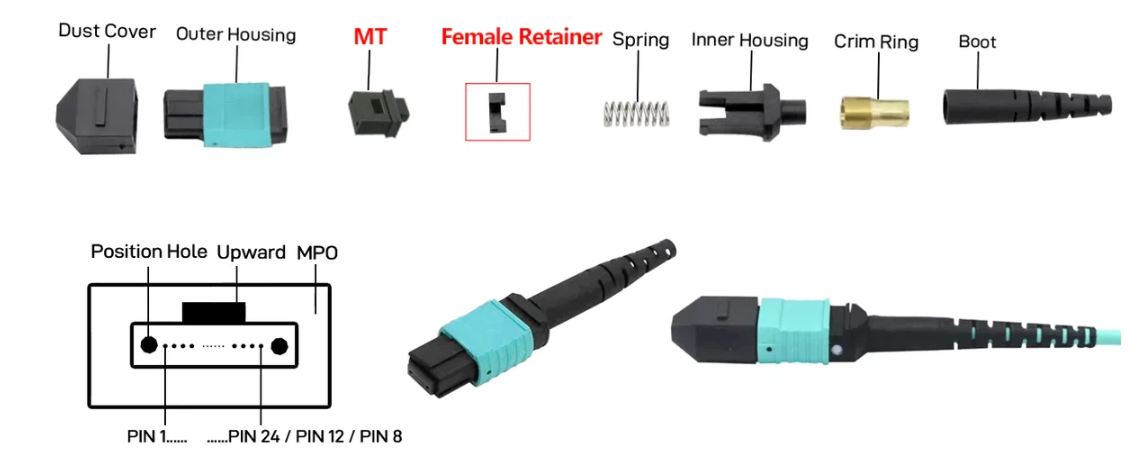

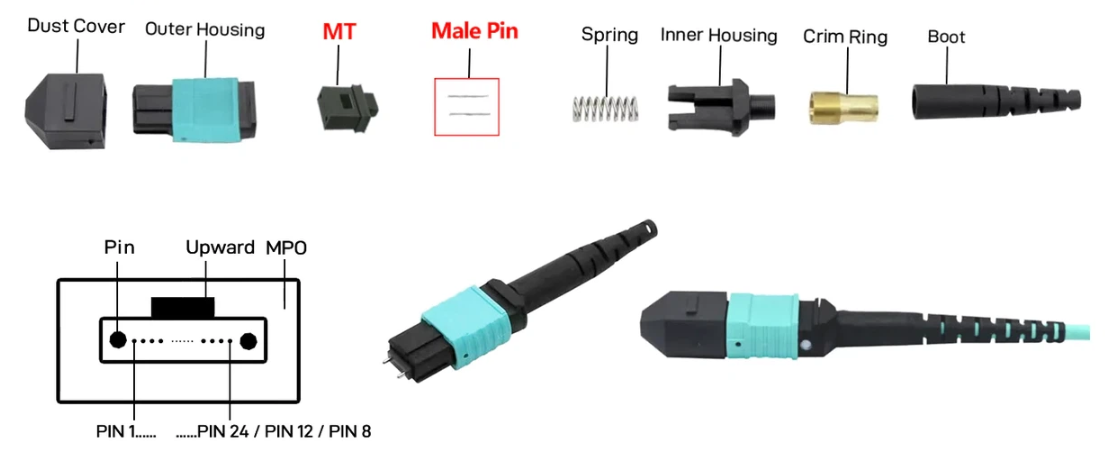

Na řadě je manipulace. Vždy uchopte pevné tělo konektoru, nikdy netahejte za samotný kabel. Při spojování pečlivě zarovnejte konektory a zatlačte je přímo dovnitř pevným rovnoměrným tlakem, dokud neuslyšíte a neucítíte zřetelné cvaknutí. Násilím nebo kroucením může dojít k poškození přesných vyrovnávacích kolíků uvnitř. Častou chybou, kterou jsem viděl, je, že technici tento krok uspěchali, což vedlo k ohnutým vodicím kolíkům, které ničí celý konektor. Ihned po odpojení chraňte koncovku-protiprachovým krytem. Je to jednoduchý zvyk, který později zabrání nespočtu problémů.
Nastavte správně polaritu
Chyby v polaritě mohou srazit síť na kolena a jsou frustrujícím způsobem běžné. Cílem je zajistit nepřetržitou dráhu světla od vysílače k přijímači. Tři hlavní metody-A, B a C-definují, jak jsou vlákna mapována přes odkaz. Například metoda B, často používaná pro přímé{5}}propojení, vyžaduje specifický typ propojovacího kabelu, kde jsou pozice vláken na jednom konci přehozeny.
Konektory MTP se svými barevně-kódovanými klávesami a jasně označenými pozicemi „A“ a „B“ jsou zde obrovskou pomocí. Před jakýmkoli zapojením vždy načrtnu nebo zkontroluji schéma polarity pro celý kanál. Jak zdůrazňuje blog komunity FS, použití nesprávného typu propojovacího kabelu pro vámi vybranou metodu je zaručeným způsobem, jak vytvořit-nefunkční odkaz. Dvojitá{5}}kontrola během fáze plánování ušetří hodiny pozdějšího řešení problémů.
Důkladně otestujte každý odkaz
Nikdy, nikdy nepředpokládejte, že odkaz je dobrý jen proto, že je fyzicky propojen. O komplexním testování nelze-vyjednávat. Zlatým standardem je použití optického reflektometru časové domény (OTDR) vedle světelných zdrojů a měřičů výkonu. Nejde jen o úspěšné složení testu; jde o vytvoření základní úrovně výkonu pro životnost kabeláže.
Musíte změřit dva klíčové parametry: Ztráta vložení (IL), což je síla signálu ztracená na spoji, a Ztráta návratu (RL), která měří nežádoucí odrazy. Odvětvové standardy jako TIA-568 stanovují limity. Pro typické spojení MTP/MPO je maximální vložný útlum obvykle 0,5 dB. Vždy požaduji od instalačního programu zkušební zprávu pro každý odkaz-tento dokument je vaším důkazem výkonu a je neocenitelný pro budoucí diagnostiku. Kromě toho je kontrola koncového čela ferule mikroskopem po instalaci osvědčeným postupem, který může odhalit poškození instalace neviditelné pouhým okem.
Uspořádejte kabely správně

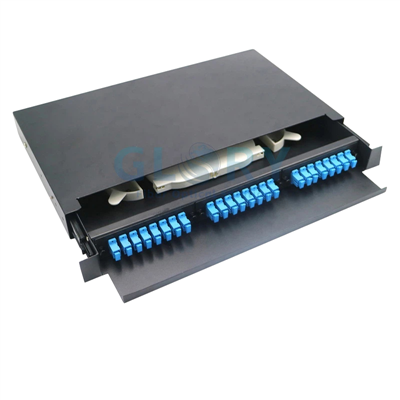

V racku s vysokou{0}}hustotou nevypadá špatná správa kabelů jen chaoticky-, ale způsobuje skutečné problémy s výkonem a spolehlivostí. Namáhání z úzkých ohybů může zvýšit útlum a rozdrcení kabelů může vést k trvalému poškození. Doporučuji používat propojovací panely s vysokou-hustotou s posuvnými zásobníky, které výrazně usnadňují přístup ke kabelům a jejich sledování.
Zásadní je pravidlo o poloměru ohybu: dodržujte minimální poloměr ohybu, který je alespoň 10násobek vnějšího průměru kabelu. Používejte chrániče poloměru ohybu, zejména na vstupních a výstupních bodech. Dobrá organizace také udržuje správné proudění vzduchu a zabraňuje přehřívání zařízení. Nakonec každý kabel a port jasně označte. Několik minut strávených označováním ušetří hodiny během zběsilé relace odstraňování problémů ve 2 hodiny ráno Zdroje TechLogix NetVision často zdůrazňují správu kabelů jako základní prvek provozní efektivity.
Rychlé řešení běžných problémů
I při dokonalé instalaci vznikají problémy. Nejčastějším příznakem je vyšší-než-očekávaná ztráta signálu. Moje mantra pro odstraňování problémů zní: "Nejdřív ukliďte, potom se ptejte." Znovu-vyčistěte konektory na obou koncích-většina problémů je právě tam.
Pokud ztráta přetrvává, zkontrolujte, zda nedošlo k fyzickému poškození: škrábance na objímce nebo častěji ohnuté nebo zlomené vodicí kolíky. Ověřte, zda je polarita správná pro váš systém. Ujistěte se, že je konektor zcela usazen v adaptéru. Jednou z výhod-konektorů ve stylu MTP je, že jsou často navrženy pro ukončení-pole. Pokud je vlákno poškozeno, můžete někdy místo výměny celého kmenového kabelu-přeleštit konec na místě-, což je funkce, kterou standardní MPO nemusí nabízet.
Plán pro budoucí upgrady
Datové centrum potřebuje pouze růst. Inteligentní kabelážní strategie dnes staví na šířce pásma zítřka. Silným přístupem je nasazení a24-vláknový MTP kabelový systémod začátku. I když dnes nasazujete pouze 40G sítě, tento 24vláknový svazek lze později snadno rozdělit na dvě 12vláknové skupiny pro 100G nebo 400G aplikace, jednoduše výměnou kazet nebo modulů v propojovacích panelech.
Investujte do propojovacích panelů, které podporují různé typy kazet (např. 12-vláknová nebo 24-vláknová). Tato modularita znamená, že můžete upgradovat rychlosti přímo na místě bez obrovských nákladů a narušení celého projektu nové kabeláže. Je to klasický případ, kdy předem utratíte o něco více, abyste později hodně ušetřili.
Pravidelně udržovat
Pasivní optická infrastruktura je často „nastavena a zapomenuta“, ale neměla by být. Jednoduchý plán preventivní údržby zabraňuje velkým výpadkům. Doporučuji vizuální kontrolu a čištění kritických propojovacích bodů každých 6 až 12 měsíců nebo kdykoli dojde k přerušení spojení. Veďte si deník nebo digitální záznam všech výsledků testů, dat čištění a jakýchkoli provedených změn.
Postupem času se mechanické části opotřebovávají. Vodicí kolíky, spony a uzávěry na konektorech jsou spotřební materiál. Zkontrolujte je při kontrolách a vyměňte je, pokud vykazují známky opotřebení. Dodržování strukturované příručky údržby, jakou nabízejí poskytovatelé infrastruktury, mění náhodné reakce v předvídatelný a spolehlivý proces.
Vyškolte personál o bezpečné manipulaci
Konečně, nic z toho nefunguje bez vyškolených lidí. Správné zacházení je dovednost. Technici musí být vyškoleni, aby vždy manipulovali s konektory u těla, používali ochranu proti ESD při práci s citlivým vybavením a nikdy se nikdy nedotýkali-čela koncovky. Oleje z kontaktu s kůží mohou vytvářet trvalé horké body útlumu.
Nepoužité konektory uložte do jejich ochranných pouzder. Vytvořte kulturu, kde je druhá přirozenost věnovat další sekundu čištění a čepici. Podle mých zkušeností je návratnost investic tohoto školení obrovská, což vede k menšímu počtu poruch, rychlejším instalacím a déle-trvající infrastruktuře.
Stručně řečeno, zvládnutí nasazení MTP/MPO je o disciplíně a předvídavosti. Kombinuje přísné dodržování základních postupů-čištění, testování, označování-se strategickým plánováním budoucího růstu. Poučením se ze zavedených pokynů předních výrobců a začleněním těchto praktických-lekcí do lekcí můžete vybudovat závod na výrobu vláken, který má nejen vysokou-hustotu, ale také vysoce spolehlivý a připravený na cokoli, co přijde.
