Jednorežimové vlákno vs. více-vláknové vlákno

Jedno{0}}režimové vlákno (SMF)

Jak to funguje

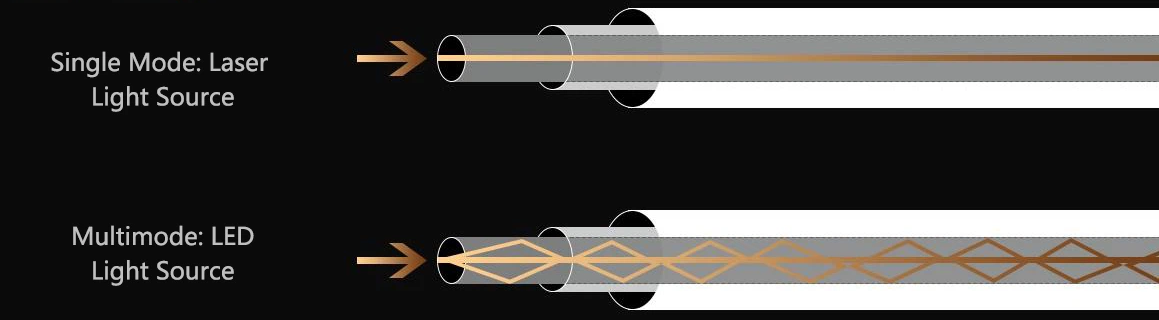

Jedno-režimové vlákno má jádro, které je spravedlivé8 až 10 mikrometrůširoká - zhruba jedna-desetina šířky lidského vlasu. To malé jádro je klíčem. Je dostatečně malý na to, aby jím mohl procházet pouze jeden paprsek světla, který se pohybuje přímočaře z jednoho konce na druhý. Protože všechno světlo prochází stejnou cestou, signál zůstává ostrý a nešíří se. Tomu se říkámodální disperzea jedno{0}}režimové vlákno v podstatě nic z toho nemá.

K protlačení světla tak malým otvorem vyžaduje SMF alaserový zdroj světla. Lasery vytvářejí velmi zaostřený úzký paprsek - přesně to, co potřebujete. Nevýhodou je, že laserové -vysílače a přijímače jsou dražší než zdroje LED nebo VCSEL používané ve více-režimových systémech. To znamená, že u jakéhokoli spojení, které potřebuje pokrýt dlouhé vzdálenosti nebo přenášet velmi vysokou šířku pásma, stojí výkon za dodatečné náklady.

Kde to svítí: skutečné-světové příklady

Jedno{0}}režimové vlákno dominuje každé aplikaci, kde se signál musí šířit daleko. Několik konkrétních příkladů:

Globální optická síť Google používá jedno{0}}vlákno pro své podmořské kabelové systémy, včetně FASTER kabelu spojujícího USA a Japonsko - na vzdálenost více než 9 000 km. (Zdroj: blog Google Cloud, 2022)

Implementace optických vláken AT&T-do--domů (FTTH) po celých USA zcela spoléhají na OS2 single{4}}vlákno, které může podporovat datové rychlosti 1 Gb/s a vyšší na vzdálenosti 20 km nebo více na uzel. (Zdroj: AT&T Investor Relations, 2023)

Hyperškálová datová centra, jako jsou ta, která provozují AWS a Microsoft Azure, používají jednorežimové vlákno pro propojení- mezi budovami a kampusy, kde trasy přesahují 500 metrů.

Zdrojové odkazy: Google Infrastructure, AT&T FTTH Whitepaper 2023, IEEE 802.3 Standard

Normy OS1 a OS2

Jedno{0}}režimové vlákno se dodává ve dvou hlavních třídách.OS1je vytvořen pro vnitřní použití - procházející stěnami, kabelovými lávkami a stoupačkami budov. Má maximální ztrátu signálu 1,0 dB na kilometr.OS2je určen pro venkovní instalace, kde je vlákno chráněno ve volných trubicích uvnitř pláště kabelu. OS2 dosahuje mnohem nižší ztráty signálu - ne více než 0,4 dB/km -, a proto se používá pro dlouhé kampusy, městské-sítě metra a dlouhé-linky mezi městy.

Pokud provozujete optické vlákno mezi dvěma budovami v kampusu nebo připojujete vzdálená místa, OS2 je téměř vždy tou správnou volbou. OS1 má smysl, když vedete kabeláž v rámci jedné budovy a cena za metr je důležitější než maximální dosah.

Více{0}}režimové vlákno (MMF)

Jak to funguje

Multi{0}}režimové vlákno má jiný přístup. Jeho jádro je mnohem větší -50 mikrometrůve většině moderních instalací nebo 62,5 µm u starších kabelů OM1. S tímto větším jádrem se snadno pracuje: přijímá světlo za nízké-nákladyLED nebo VCSEL zdrojespíše než drahé lasery a je shovívavější při spojování konců vláken dohromady.

Kompromis-jemodální disperze. Když více paprsků světla prochází stejným jádrem pod mírně odlišnými úhly, dorazí na vzdálený konec v mírně odlišných časech. Na krátké vzdálenosti to není problém. Na delší vzdálenosti způsobuje rozostření signálu a jeho obtížnější čitelnost. To je základní důvod, proč má multi-vlákno omezenou vzdálenost, bez ohledu na to, jak dobré jsou vaše transceivery.

Moderní MMF používá odstupňovaný -indexový design - jádro je navrženo tak, aby se světelné paprsky pohybující se dále od středu pohybovaly rychleji, což jim pomáhá dorazit přibližně ve stejnou dobu jako paprsky blízko středu. To částečně kompenzuje modální disperzi, a proto novější třídy OM fungují mnohem lépe než OM1.

OM standardy: OM1 až OM5

Klasifikační systém OM (definovaný normou ISO/IEC 11801) vám říká, jakou šířku pásma může přenést multi-vlákno a jak daleko. Každá generace je lepší než ta předchozí:

Zdroj: ISO/IEC 11801:2017, TIA-492AAAE (norma OM5)

OM1 a OM2 jsou skutečně relevantní pouze v případě, že pracujete se stávající infrastrukturou. U každé nové instalace začněte minimálně na OM3. OM4 je dnes nejrozšířenějším standardem a dosahuje dobré rovnováhy mezi cenou a výkonem. OM5 stojí za zvážení, pokud plánujete rychlosti 40G nebo 100G a chcete používat méně vláken prostřednictvím multiplexování s krátkou{10}}vlnou (SWDM).

Příklad ze skutečného-světa:Příručky návrhu datového centra společnosti Ciscodoporučujeme OM4 jako základ pro nová nasazení 10G a 25G, s OM5 pro weby, které plánují přejít na 100G během několika příštích let. (Zdroj: Cisco Data Center Design Guide, 2023)

Porovnání-s{1}}hlavou

Zdroj: TIA-568.3-D, ISO/IEC 11801, standardy Ethernet IEEE 802.3

Jak vybrat správné vlákno

Volba spočívá ve třech věcech: vzdálenost, šířka pásma a rozpočet. Zde je jednoduchý způsob, jak o tom přemýšlet.

Použít jedno{0}}režimové vlákno, když:

Váš kabel je delší než 500 metrů

Nyní nebo v budoucnu potřebujete 100G, 400G nebo vyšší rychlosti -

Propojujete samostatné budovy, kampusy nebo vzdálená datová centra

Stavíte vlákno-k--domácí (FTTH) přístupové síti

Chcete co nejnižší ztráty signálu na dlouhé vzdálenosti

Použít více{0}}režimové vlákno, když:

Všechny vaše odkazy jsou v rámci jedné budovy nebo krátkého kampusu (do 300–550 m)

Stavíte hustou horizontální kabeláž datového centra, kde je hlavním faktorem cena transceiveru

Vaše cílové rychlosti jsou 10G nebo 25G (OM3/OM4) nebo až 100G při krátkém dosahu (OM5)

Pro mnoho krátkých odkazů musíte mít počáteční rozpočet co nejnižší

Jeden bod, který lidi často překvapuje: zatímco více{0}}režimový kabel stojí o něco více na metr než jeden-režim,transceivery jsou mnohem levnější. U datového centra se stovkami krátkých připojení se tyto úspory na transceiveru rychle sčítají. Transceiver 10G SFP+ SR pro OM3/OM4 obvykle stojí kolem 15–30 USD, zatímco ekvivalentní jednorežimový transceiver LR může běžet 80–150 USD nebo více. (Zdroj: údaje o cenách Fiberstore, 2024; ověřeno u hlavních dodavatelů)

Na druhou stranu, pro 10-kilometrové páteřní spojení byste potřebovali aktivní vybavení k regeneraci více-režimového signálu dlouho předtím, než byste dosáhli konce -, zatímco jeden-režim by bez problémů pokryl celou vzdálenost. V takovém případě je single-mode vlastně celkově levnější varianta.

Často kladené otázky

Jaký je hlavní rozdíl mezi jedno{0}}režimovým a více{1}}režimovým vláknem?

Velikost jádra. Jedno-režimové vlákno má velmi malé jádro (~9 µm), které umožňuje pouze jednu světelnou cestu, díky čemuž má velmi nízkou ztrátu signálu a schopnost pokrýt dlouhé vzdálenosti. Více-režimové vlákno má větší jádro (50 nebo 62,5 µm), které podporuje mnoho světelných drah, což omezuje vzdálenost, ale umožňuje levnější transceivery.

Kdy mám použít jedno{0}}režimové vlákno?

Kdykoli je váš kabel delší než několik set metrů, nebo když potřebujete velmi vysokou šířku pásma, jako je 100G nebo 400G. Jeden-režim je standardem pro připojení WAN,-dlouhá spojení, metropolitní sítě a optická-do--domácí nasazení.

Je multi{0}}vlákno levnější než jedno{1}}režimové?

U krátkých odkazů ano -, protože transceivery stojí mnohem méně. U delších propojení je však jeden-režim celkově levnější, protože se vyhnete vybavení pro zesílení signálu, které by více-režim potřeboval. Bod zlomu-je zhruba 300–500 metrů v závislosti na rychlosti a vybavení, které používáte.

Jaký je rozdíl mezi OS1 a OS2?

Oba jsou standardy pro jeden-režim. OS1 je pro vnitřní, pevný-kabel s vyrovnávací pamětí se ztrátou signálu až 1,0 dB/km. OS2 je pro venkovní, volný-trubkový kabel s mnohem nižší ztrátou 0,4 dB/km -, takže je vhodný pro delší trasy mezi budovami a napříč areály.

Může multi{0}}vlákno podporovat sítě 100G?

Ano, ale jen na krátké vzdálenosti. Vlákno OM5 využívající SWDM (krátko{2}}vlnné multiplexování) může přenášet 100G na vzdálenost až 150 metrů. Pro cokoli delšího potřebujete jedno-režimové vlákno.

Závěrečné myšlenky

Jedno{0}}režimové ani více{1}}režimové vlákno není lepší v každé situaci. Jsou určeny pro různé práce.

Jedno{0}}režimové vláknoposkytuje dosah a šířku pásma, kterým se multi{0}}režim prostě nemůže vyrovnat. Pokud vaše síť zahrnuje budovy, kampusy nebo města - nebo pokud plánujete 400G a více, -jeden-režim je ten správný základ.

Více{0}}režimové vláknoudržuje nízké náklady v prostředích s krátkou,{0}}vysokou hustotou, jako jsou serverovny datových center a podnikové LAN skříně. Pro cokoli do 500 metrů při rychlostech 10G až 100G je to praktická,-osvědčená volba.

Moje obecné doporučení: Máte-li jakékoli pochybnosti o budoucích potřebách vzdálenosti nebo šířky pásma, použijte jednoduchý-režim. Kabel sám o sobě není drahý a OS2 vlákno lze snadno najít. Transceivery dnes stojí více, ale ceny neustále klesají - a pokud vaše požadavky porostou, nebudete muset znovu vytahovat kabel-.

Pokud zapojujete kabely do nové haly datového centra nebo upgradujete kampusovou LAN, kde jsou všechny trasy zřetelně menší než 300 metrů, OM4 je stále solidní a nákladově -efektivní volba pro nasazení v letech 2024–2025.

Reference

• ISO/IEC 11801:2017 - Obecná kabeláž pro prostory zákazníka

• TIA-568.3-D – Standard komponent pro kabeláž optických vláken

• IEEE 802.3 Ethernet Working Group Standards

• Cisco Data Center Design Guide, 2023 Edition

• Bílá kniha o infrastruktuře AT&T FTTH, 2023

• Blog Google Cloud Infrastructure, Submarine Cable Systems, 2022

• Data o cenách a kompatibilitě transceiverů Fiberstore (FS.com), 2024
