co jsou oni? Pojďme to zjednodušit.
Myslete na svou zásuvku a zástrčku. Adaptér je jako zásuvka. Rychlý konektor je jako zástrčka, kterou si sami vyrobíte na místě.

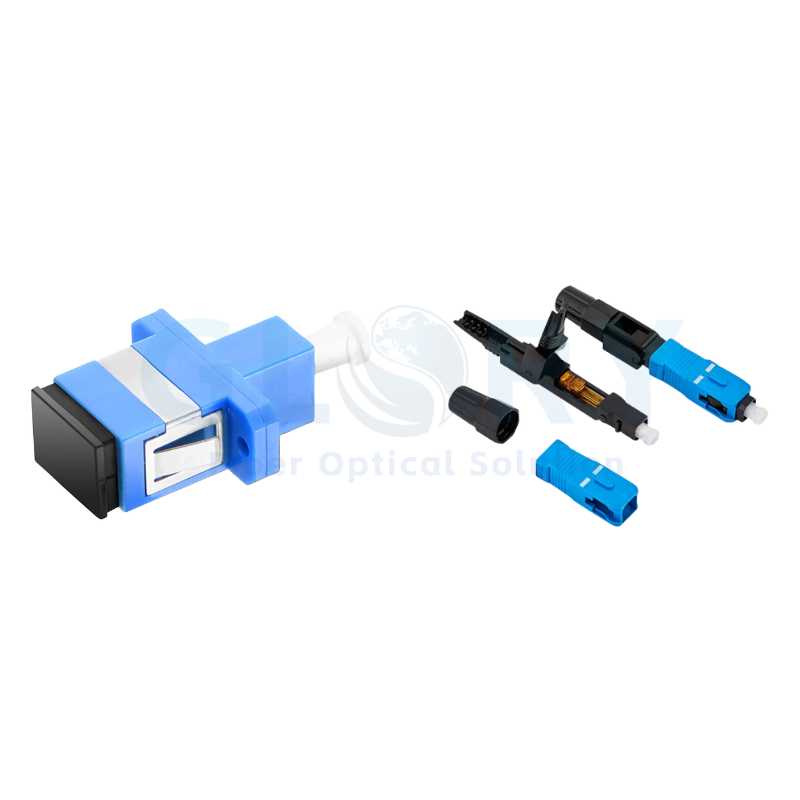

Adaptér z optických vláken
Jedná se o jednoduchou spojku. Jeho jediným úkolem je dokonale spojit dva před-vyrobené konektory vláken. Vyrovnává malá skleněná jádra, ale nikdy se nedotýká surového kabelu. Je to pevná součást vašeho nastavení, jako v patch panelu. Dobré adaptéry používají uvnitř keramické pouzdro pro přesné vyrovnání.
Rychlý konektor
Jedná se o kompletní zástrčku, kterou nasadíte na kabel ze surového vlákna přímo tam, kde pracujete. Ukončuje kabel. Postavíte si ho sami v terénu. Existují dva hlavní typy: před-leštěné (kde je vláknová špička vyrobena z výroby-) a -před-neleštěné.
Jak fungují a co vidíte
Jejich vzhled vám napoví o jejich použití.

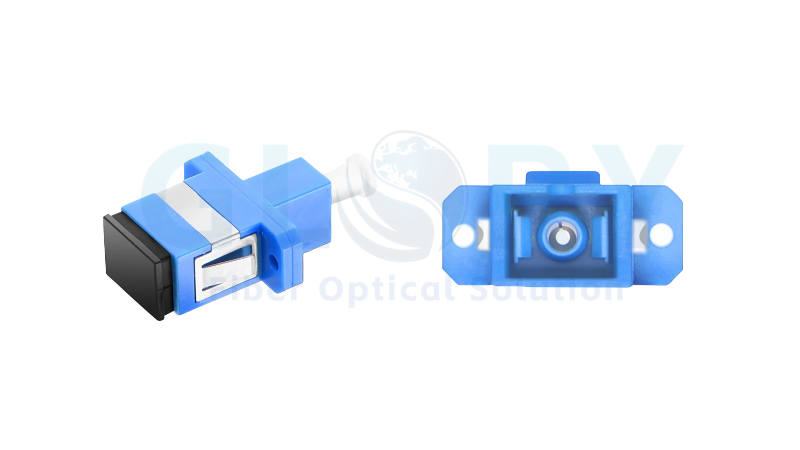

Adaptér
Je to malý, dutý blok. U typů LC nebo SC je často čtvercový. Uvnitř keramická objímka lemuje hroty dvou konektorů. Zasouváte je dovnitř z každé strany. Jednou jej nainstalujete do panelu a zůstane tam. Připojování kabelů-není nutné: stačí je zapojit.

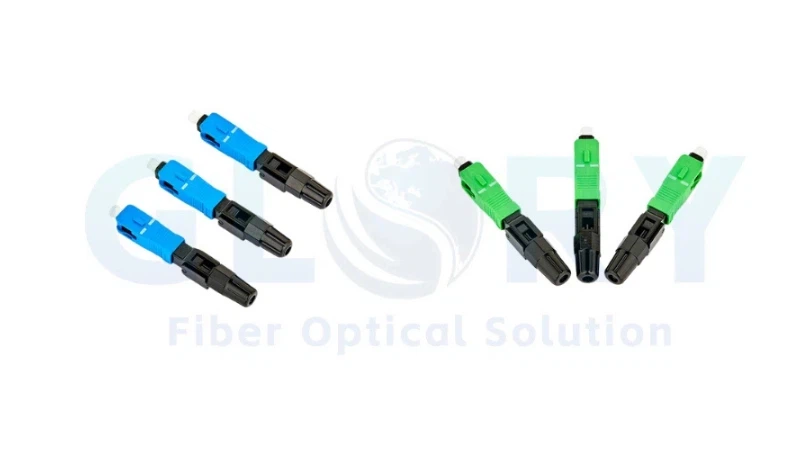

Rychlý konektor
Vypadá to jako normální konektor, ale uvnitř je systém. U běžného před-leštěného typu je pahýl vláken již uvnitř a vyleštěný v továrně.
Na místě odizolujete a odštípnete vlákno kabelu a poté jej zatlačíte, dokud nezacvakne o před-vyleštěný konec. Není potřeba žádné lepidlo ani leštění. Trvá to asi dvě minuty. Viděl jsem, jak se noví technici potýkají s cleave, ale s praxí to jde rychle.
Výkon: Skutečné rozdíly
Zde je jejich srovnání.
Ztráta signálu (ztráta vložení)
Továrně{0}}vyrobené konektory spojené s dobrým adaptérem jsou nejlepší. Poskytují velmi nízké ztráty, obvykle pod 0,2 dB. Rychlé konektory jsou dobré pro práci v terénu. Jejich ztráta je typicky vyšší, v průměru mezi 0,3 až 0,5 dB. Výsledek hodně závisí na zručnosti instalátora. Zničí to špatný úhel štěpení.
Odraz signálu (ztráta návratu)
To je pro moderní sítě zásadní. Adaptéry spárované s dobrými konektory mohou dosáhnout přes 50 dB pro typy UPC a přes 60 dB pro typy APC. Rychlé konektory mohou také splnit tyto specifikace (typy APC větší nebo rovné 60 dB), pokud je tovární předleštění dobré. Musíte ale sladit barvy: zelená APC se zelenou, modrá UPC s modrou.
Stabilita a odolnost
Adaptéry jsou vyráběny dlouhodobě. Snadno zvládnou zapojování a odpojování 500 až 1000krát. Rychlý konektor má po instalaci pevný výkon. Jeho hodnocení připojení/odpojení je nižší, často kolem 100 cyklů. Proto jej nepoužívejte tam, kde často měníte kabely.
Prostředí
Dobré adaptéry fungují v náročných podmínkách, od -40 stupňů do 85 stupňů. Rychlé konektory jsou silné, ale jejich maximální teplota je často nižší, například 70 stupňů. Pamatujte na to u venkovních boxů.
Instalace: Nástroje a dovednosti
To je velký rozdíl.
Instalace adaptéru
Velmi snadné. Zaklapněte to do panelu. Připojení kabelů nevyžaduje žádné nástroje. Hlavním úkolem je udržovat konce konektoru čisté.
Rychlá instalace konektoru
To vyžaduje dovednosti a správné nástroje. Potřebujete dobrý odstraňovač vláken a kvalitní-sekák. Sekáček musí provést dokonalý řez s úhlem menším než 0,5 stupně. Potřebujete také samotnou sadu konektorů. Inspekční mikroskop je chytrý ke kontrole vaší práce. Skutečný případ: telekomunikační tým měl kdysi vysokou poruchovost, protože použil nesprávné vodítko délky řezu, čímž vyplýtval mnoho konektorů. Důležité jsou správné nástroje a školení.
Kde je použít: Nejlepší scénáře
O výběru rozhoduje váš projekt.
Pro vnitřní, trvalé spoje použijte adaptéry z optických vláken
Jsou páteří pro připojení kabelů uvnitř budov:
◦ V patch panelech datových center a kancelářských sítí.
◦ Na síťových zařízeních, jako jsou přepínače a směrovače.
◦ U nástěnných zásuvek a distribučních bodů.
◦ Jsou standardem pro jakoukoli strukturovanou kabeláž s předem{0}}připravenými kabely.
Pro „poslední dotek“ a opravy v terénu použijte rychlé konektory
Na místě vytvoří spojovací bod:
◦ Instalace FTTH: Ukončení kabelu u zákazníka doma ONT. Je to rychlejší než spojování pro jednu kapku.
◦ Nouzové opravy:Oprava přerušeného kabelu v terénu. Posádka může nosit konektory a nástroje v malé tašce. Znám týmy, které tímto způsobem obnovují službu během několika minut, mnohem rychleji než čekání na spojovací vůz.
◦ Těsné prostory:Jako v přeplněné skříni, kam se svářečka nevejde.
◦ Malé, rychlé práce:Tam, kde potřebuje pracovat jen několik vláken.
Náklady a údržba
Podívejte se na více než jen na jednotkovou cenu.
První náklady
Adaptéry jsou levné, často 2 až 10 každý. Rychlé konektory stojí více za jednotku, asi 10 až 25. Ale velkou cenou pro rychlé konektory jsou nástroje. Profesionální sekáček může stát stovky dolarů. Kompletní sada s dalekohledem může stát více než 1 500 $.
Dlouhodobé-náklady a opravy
Selhání adaptéru je jednoduché: vyměňte levnou část. Selhal rychlý konektor znamená odříznout jej, použít více kabelu a nainstalovat nový. To stojí více dílů a kvalifikované pracovní doby. Také podle mého názoru mohou být rychlé konektory s jedním-režimem méně konzistentní než ty s více režimy kvůli užším tolerancím. Nákup dobré kvality je základ.
Sečteno a podtrženo
Zde je moje rada. Chcete-li mít pevné a-výkonné propojení uvnitř budov, použijte továrně{2}}ukončené kabely s adaptéry. Je to nejspolehlivější způsob.
Pro připojení konečného zákazníka, provádění nouzových oprav nebo práci na vzdálených místech jsou rychlé konektory tím správným nástrojem. Vyměníte trochu výkonu za velkou rychlost a flexibilitu.
Vždy přemýšlejte o rozpočtu na nástroje, dovednostech svého týmu a o tom, co síť potřebuje udělat. Správná volba napoprvé ušetří čas, peníze a později problémy.
