Tři konektory, tři mise: Role adaptérů, rychlých konektorů a vodotěsných konektorů ve vláknových sítích

Co jsou:

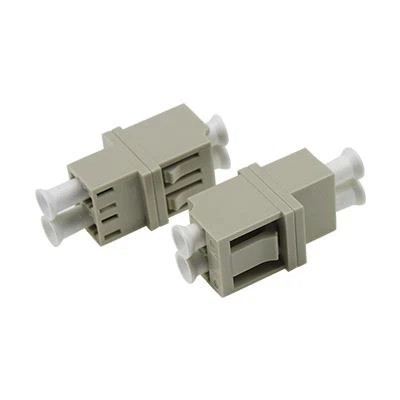

Adaptér z optických vláken (také nazývaný spojka nebo přepážka) je malá součást navržená pro přesné zarovnání a spojení dvou konektorů z optických vláken. Vytváří nízko{1}}ztrátové a vysoce{2}}výkonné párovací rozhraní.

Jejich hlavní poslání:

Poskytování stabilního, opakovatelného a-nízkoztrátového spojovacího bodu v rámci sítě. Adaptéry jsou "trvalá rozhraní" namontovaná na propojovacích panelech, ukončovacích krabicích a ODF.

Klíčové vlastnosti:

• Pasivní zarovnání:Obsahují přesné dělené pouzdro (typicky keramický nebo fosforový bronz), které drží dva konektory v dokonalém zarovnání.

• Různé typy:Dodávají se ve všech standardních formátech konektorů-SC, LC, FC, ST a MPO-, aby odpovídaly odpovídajícím konektorům.

• Pevná instalace:Adaptéry jsou navrženy k montáži do panelů nebo skříní a stávají se trvalou součástí infrastruktury. Kabely se do nich zapojí, ale samotný adaptér zůstane na místě.

• Na výkonu záleží:Vysoce{0}}kvalitní adaptér zajišťuje nízkou vložnou ztrátu a vysokou návratovou ztrátu, což je kritické pro dlouhodobou-integritu signálu.

Kde je najdete:

• Na přední straně ODF (Optical Distribution Frame), kde poskytují rozhraní pro záplatování.

• Uvnitř vláknové koncovky, která spojuje příchozí pigtail s externím propojovacím kabelem.

• Na přepážkových panelech v datových centrech, vytváření jasných demarkačních bodů mezi různými segmenty sítě.

Co jsou:

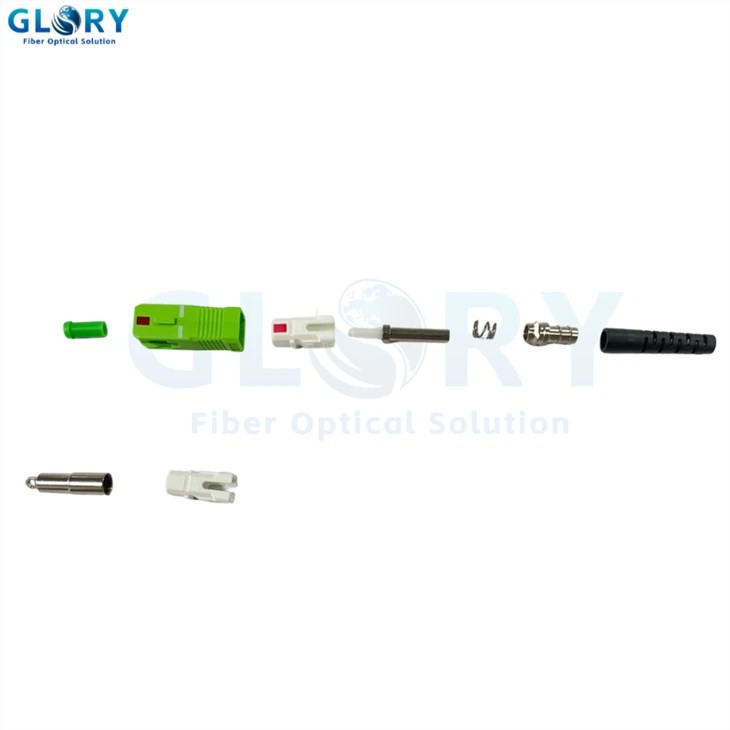

Rychlý konektor z optických vláken (známý také jako -instalovatelný konektor nebo mechanický spojovací konektor) je zařízení, které umožňuje technikovi ukončit kabel z optických vláken v terénu bez použití svářečky.

Jejich hlavní poslání:

Chcete-li umožnit rychlé,{0}}ukončení na místě pro nouzové opravy, připojení na poslední{1}}mili nebo situace, kdy je spojka nepraktická. Přivádějí konektor ke kabelu, nikoli kabel ke svářečce.

Klíčové vlastnosti:

• Není vyžadována spojka:Zakončení je dosaženo mechanickým zarovnáním a indexem-gelem nebo použitím předleštěného pahýlu uvnitř konektoru.

• Rychlost a jednoduchost:Vyškolený technik dokáže vlákno ukončit za 1-2 minuty, takže je ideální pro rychlé nasazení nebo obnovu.

• Dočasné nebo trvalé:Moderní rychlé konektory, které se často používají k rychlým opravám, jsou navrženy pro dlouhodobou-spolehlivost s výkonem blížícím se fúznímu spojování.

• Zaměření na jediné-vlákno:Obvykle se používají pro zakončení jednotlivých vláken (250 µm nebo 900 µm) v propojovacích kabelech nebo pigtailech.

Kde je najdete:

• Bytové domy FTTH:Ukončení propojovacího kabelu v zásuvce účastníka ve zdi.

• Nouzové obnovení:Rychlá oprava rozbitého vlákna v terénu pro obnovení provozu.

• Zavedení širokopásmového připojení na venkově:Kde přivést fúzní svářečku na každý pól je logisticky náročné.

Co jsou:

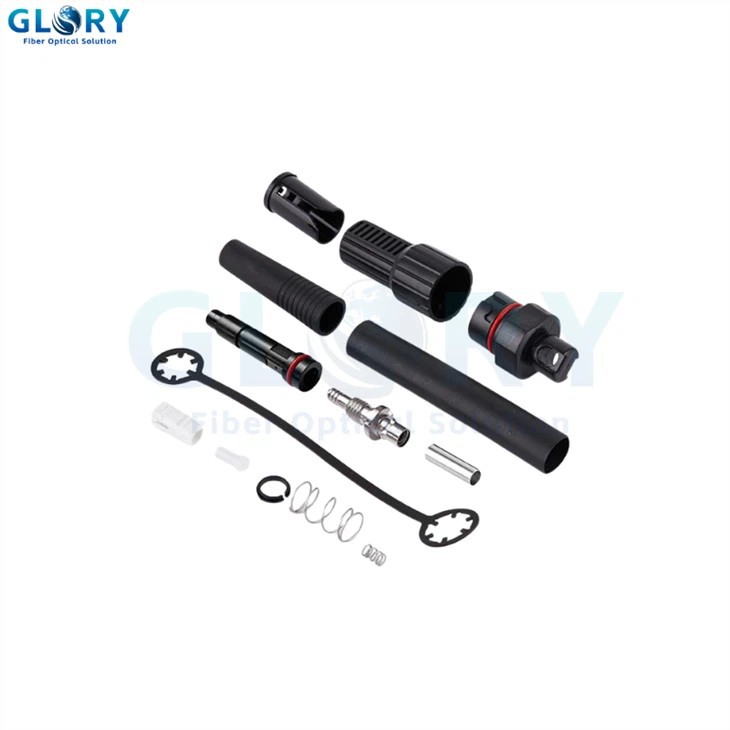

Vodotěsný konektor (často označovaný jako tvrzený nebo venkovní konektor) je sestava konektoru navržená tak, aby si zachovala svůj optický a mechanický výkon, když je vystavena vlhkosti, prachu a extrémním teplotám.

Jejich hlavní poslání:

Rozšířit chráněné vnitřní prostředí na venkovní závod. Jsou poslední linií obrany v místě, kde síť přechází z chráněné skříně do drsného venkovního prostředí.

Klíčové vlastnosti:

• IP-Utěsnění:Mají robustní těsnicí mechanismy-O{1}}kroužky, těsnění a kompresní šroubení- pro dosažení ochrany IP67 nebo IP68 proti vnikání vody a prachu.

• Robustní mechanické provedení:Tvrzené konektory mají často kovové nebo -plastové pouzdro s vysokou pevností, závitové spojovací matice a integrované odlehčení tahu, které odolá fyzickému namáhání, vibracím a UV záření.

• Široká teplotní tolerance:Navrženo tak, aby spolehlivě fungovalo od -40 stupňů do +75 stupňů, přežilo cykly zmrazování a rozmrazování a extrémní solární ohřev.

• Spárované nebo utěsněné při odpojení:Mnoho vodotěsných konektorů je dodáváno s ochrannými krytkami, které utěsňují port, když není připojen žádný kabel, a zachovávají integritu systému i pro nepoužívané porty.

Kde je najdete:

• Venkovní skříně a skříně:Na externích portech MST (Multiport Service Terminals) a FDB (Fibre Distribution Boxes).

• Základnové stanice (FTTA):Připojení vzdálené rádiové jednotky (RRU) k optickému distribučnímu rozbočovači.

• Aplikace přímého pohřbívání:V místě, kde je povrch kabelu v zemi pro připojení k zařízení.

• Antény:Na tyčových-terminálech vystavených dešti a slunci.
