Neutuchající růst hyperscale computingu, cvičných clusterů AI a analýzy v reálném čase- posunul požadavky na šířku pásma datových center za pohodlnou plošinu 100G. Trajektorie tohoto odvětví je nyní pevně stanovena na 400G jako současného tahouna a 800G jako na hrozící hranici.
Škálování fyzické páteřní sítě pro podporu těchto rychlostí však není pouze lineární upgrade; jde o základní re{0}}architekturu, která vyvažuje optickou fyziku, tepelnou dynamiku a provozní pragmatismus. Návrhová výzva se soustředí na kritické napětí: jak zvýšit hustotu a rychlost, aniž by se úměrně zvětšovala složitost, spotřeba energie a fyzická stopa.
I. Základní architektonické posuny pro hyperškálovou šířku pásma
A. Použití tkanin s vysokou{1}}hustotou: MPO/MTP panely a strukturovaná kabeláž
Od vláken k látkám: Přehodnocení cest s vysokou-hustotouFiber Patch PanelsaŘešení MTP/MPO
Tradiční architektury páteřních{0}}listů, často postavené s duplexními konektory LC nebo SC, čelí bodu zlomu při 400G a více. Naprostý počet vláken potřebných pro paralelní optiku může zahltit správu kabelů a prostor v racku. Strategická odpověď spočívá ve velkém přechodu ke strukturovaným -propojovacím panelům z optických vláken s vysokou hustotou a k ekosystémům kabeláže založených na MPO/MTP-.
Například modul 400G-SR8 používá 16-vláknový konektor MPO-16 (8 vláken pro vysílání, 8 pro příjem). Nasazení tisíců takových spojů s duplexními konektory je neudržitelné. Moderní propojovací panely s vysokou hustotou vláken, jako jsou jednotky 2U nebo 4U podporující počet portů 96, 144 nebo dokonce vyšší, jsou navrženy tak, aby tuto hustotu zvládly. Nejedná se o pasivní kryty, ale o aktivní součásti strategie správy kabelů, navržené se specifickým ovládáním poloměru ohybu, jasnými cestami pro značení a robustním odlehčením tahu.

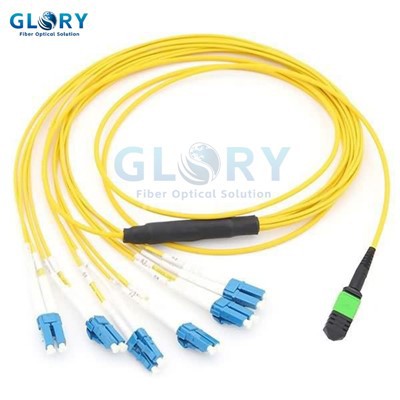

Skutečná inovace je v přechodových bodech. Hlavní kabely MTP/MPO-před-ukončené svazky s MPO konektory na obou koncích-vytvářejí čisté, modulární páteřní spoje mezi panely. Přerušovací kabely MTP na LC pak poskytují zásadní vějíř-pro připojení k jednotlivým portům přepínačů nebo serverům. Tento modulární přístup, ověřený při nasazení hlavními poskytovateli cloudu, zkracuje dobu instalace až o 70 % ve srovnání s tradičními koncovkami v terénu a minimalizuje riziko-ohybů snižujících výkon nebo špatných spojů.
Test organizace Ethernet Alliance v roce 2024 prokázal, že před-ukončený systém MPO{5}}12 až 6xLC pro aplikace 400G-SR4.2 udržoval konzistentní vložnou ztrátu pod 0,35 dB na spárovaný pár, splňující a překračující specifikace IEEE 802.3bs. Volba mezi propojovacím panelem z optických vláken konfigurovaným pro ultra-vysokou hustotu a jedním upřednostňujícím snazší rekonfiguraci je klíčovým provozním kompromisem{12}}; vyšší hustota je často za cenu mírně delší doby opětovného záplatování.
B. Výběr média: OM5 Multimode vs. OS2 Single{4}}Fibre pro různé dosahy
Neopěvovaná páteř: Výběr správnéhoVenkovní a vnitřní optické kabely
Výkon aktivní optiky je v konečném důsledku ovlivňován kvalitou a charakteristikami zařízení pro pasivní vlákna. U kabelů z optických vláken uvnitř-datových center přechod na 400G/800G upevnil jako dominantní médium širokopásmové multimódové vlákno OM5 (WBMMF) a jednorežimové vlákno OS2-(SMF). Vlákno OM5 s rozšířenou šířkou pásma na vlnových délkách 850-950nm, podporuje 400G-SR4.2 na 100m a předpokládá se, že bude podporovat 800G-SR8 přes 70m, což představuje nákladově{19}}efektivní řešení pro kratší (horní{20}rackrech{20)}rackreach{20} spojení.
Pro jakékoli spojení nad 100-150 m nebo pro budoucí-odolnost vůči 1,6T a koherentním technologiím je však jednovidové vlákno OS2 jednoznačnou, i když trochu dražší volbou.

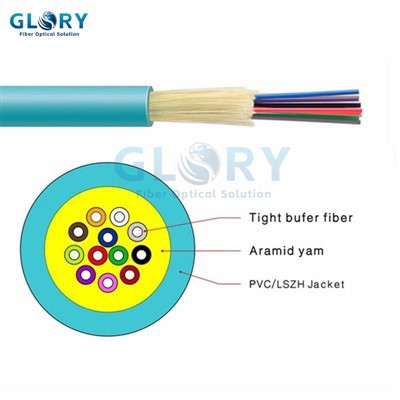

Jeho prakticky neomezená šířka pásma a nižší útlum z něj činí jediné životaschopné médium pro páteřní-k{1}}páteřní a intra-kampusové spoje. Důležitý je samotný design kabelu. Vnitřní kabel s nízkým-třením a hladkým,-halogenovým pláštěm s nulovým kouřem-jsou zásadní pro velkoobjemové instalace s vysokým-ohybem v přeplněných stropních přihrádkách. Pro datová centra s externím připojením nebo rozlehlé areály je volba venkovního optického kabelu stejně strategická.
Venkovní pancéřovaný kabel z optických vláken poskytuje zásadní odolnost proti hlodavcům a rozdrcení pro přímé zakopání, zatímco venkovní kabel ADSS (All{0}}Dielectric Self-Supporting) je navržen pro použití ve vzduchu bez samostatného komunikačního drátu. Specifikace útlumu pro tato vlákna na dlouhé-tratě je prvořadá; prémiové kabely OS2 nyní běžně dosahují 0,16 dB/km při 1550 nm, což je hodnota, která se přímo promítá do delšího rozpětí zesilovačů a nižších nákladů na systém.
C. Zabezpečení okraje:Rozbočovače PLCa vysoký-výkonKonektory APC
Přesnost na hraně: kritická role optických rozbočovačů, technologie PLC a konektorů
Vzhledem k tomu, že se datová centra vyvíjejí směrem k distribuovanějším,-architekturám, musí páteřní vlákno podporovat také pasivní optické sítě LAN (POL) a monitorovací infrastruktury v rámci zařízení. Zde hrají zásadní roli PLC splittery.
Na rozdíl od dřívější technologie FBT (fused biconical Taper) nabízejí PLC (Planar Lightwave Circuit) splittery, jako je kompaktní 1x8 PLC splitter nebo 1x2 PLC splitter moduly, vynikající konzistenci výkonu, nižší polarizaci-závislou ztrátu (<0.1 dB), and a wider operating temperature range (-40°C to 85°C). They are integrated into splitter cassette units within the main distribution area (MDA) to enable a single transceiver to broadcast signals to multiple endpoints for management or security systems. The integrity of every connection point is non-negotiable.
The move to higher speeds has made return loss (RL) specifications for fiber optic connectors drastically more stringent. While UPC (Ultra Physical Contact) connectors with a typical RL of >50 dB bylo adekvátních pro systémy 10G, 400G a 800G, zejména ty, které používají modulaci PAM4, často vyžadují konektory SC APC nebo LC APC.
The angled physical contact (APC) polish provides a RL of >60 dB, což minimalizuje odražený šum, který může vážně zhoršit komplexní diagram oka PAM4. Inovativní je i způsob instalace, kdy rychlé konektory (také známé jako -instalovatelné konektory) umožňují na-místě zakončování- bez použití nástrojů s výkonem při ztrátě vložení, který nyní konkuruje továrním-leštěným konektorům (<0.3 dB), a crucial factor for rapid repairs and scaling in hyper-scale environments.
II.Building a Co{1}}Design Foundation for the next Decade
Vybudování vysoce{0}}výkonné optické páteřní sítě datového centra pro 400G/800G je mnohem víc než pouhý upgrade rychlosti; jedná se o systémové inženýrské úsilí, které vyžaduje společný-návrh několika základních vrstev. Úspěch závisí na synergické optimalizaci: přijetí systémů strukturované kabeláže s vysokou{5}}hustotou založených na MTP/MPO pro řízení prudkého nárůstu počtu vláken; obezřetný výběr OM5 multimode nebo OS2 single{8}}vlákna vhodná pro různé vzdálenosti a prostředí; a nasazení vysoce{9}}výkonných PLC splitterů a APC konektorů v kritických spojovacích bodech pro zajištění integrity signálu.
Při pohledu do budoucna, jak se blíží 1,6T a ještě vyšší datové rychlosti, a jak koherentní optika proniká dále do datového centra, budou požadavky na potenciál šířky pásma, výkon útlumu a hustotu optické infrastruktury ještě extrémnější. Dnešní architektonická rozhodnutí a precizní nasazení-zaměřující se na škálovatelnost, spravovatelnost a energetickou účinnost-se týkají položení pevného, flexibilního a efektivního základního jádra pro záplavu dat příští dekády. Vítězství v závodě v šířce pásma nakonec nezávisí pouze na nejpokročilejších optických modulech, ale především na základní optické síti fyzické vrstvy-navržené a ověřené s přesností-, která to vše tiše nese.
