Úvod: Nad rámec specifikace
Zapomeňte na abstraktní sliby o rychlosti. V živém datovém centru není kabeláž o teoretické šířce pásma; je o fyzické realitě tepla, prostoru a lidských rukou. Staré stojany s jednovláknovými propojovacími kabely, barevný, ale chaotický les, vytvořily překážky, které jsme si nemohli dovolit. Viděl jsem, jak technici strávili půl hodiny sledováním jediné závady v tom bludišti, zatímco se ozval systémový alarm. Přechod ke strukturované kabeláži s vysokou{4}}hustotou pomocí systémů MTP/MPO a modulárních panelů nebyl jen upgradem; byl to posun od řemeslného řemesla k opakovatelnému a spolehlivému inženýrství. To je základ, díky kterému je 40G, 100G a pochod dále nejen možný, ale také zvládnutelný.

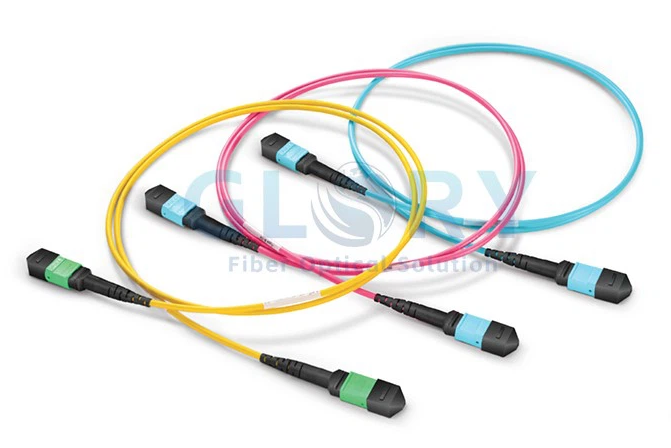

MTP/MPO: Nejen konektor, filozofie
Nazvat konektor MTP/MPO „hustým“ konektorem jej podbízí. Je to systém v zásuvce. Držení 12, 16 nebo 24 vláken v pouzdře, které není o mnoho větší než standardní SC, představuje zásadní konstrukční posun. Na rozdílu záleží: MPO je obecný standard (Multi-fiber Push-On), zatímco MTP je specifická, vynikající implementace od společnosti US Conec, známá svou přesností a odolností-, což je detail, který se stává kritickým během tisíců párovacích cyklů.
Skutečnou výhodou-světa není jen hustota; je to předvídatelnost. V nasazení 100G-SR4, které vyžaduje 8 vláken, již nemusíte manipulovat, označovat a směrovat čtyři samostatné LC duplexní páry. Manipulujete s jedním předmětem. Při nasazení ve 3 hodiny ráno s vyprcháním kofeinu je snížení potenciálu chyb hmatatelné. Továrně-ukončené hlavní kabely, které používají tyto konektory, se dodávají s testovanými, leštěnými konci. Vzpomínám si na projekt, kde jsme vedli 144 vláken mezi patry pomocí dvanácti 12-vláknových MTP kmenů. To, co by pro dva inženýry znamenalo týden ukončení práce, bylo dokončeno během odpoledne. Ušetřený čas nebyl jen o práci; šlo o to dostat zařízení generující příjmy online rychleji.
Patch Panely: Kde si systém vydělává na své udržování

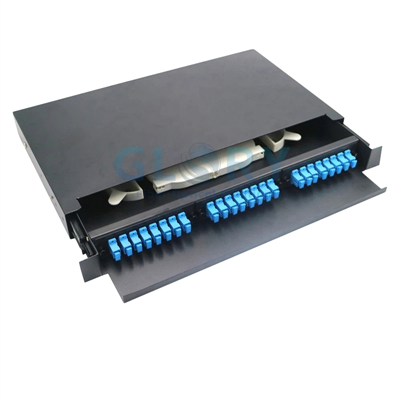

Patch panel je často považován za pasivní kus kovu. V praxi je to centrální nervový systém vaší fyzické vrstvy. Rozdíl mezi standardním LC panelem a -modulárním panelem s vysokou hustotou je rozdíl mezi statickou policí a knihovnou s posuvným žebříkem. Ten je navržen pro aktivní a trvalé používání.
Kritickým komponentem je kazeta nebo modul. Toto je překladač mezi páteří s vysokou{1}}hustotou a světem vybavení. Jedna kazeta například přebírá jeden 12-vláknový MTP ze zadní strany a obsahuje 6 duplexních LC portů na přední straně. Volba je zde strategická. Pevný-konektorový panel vás uzamkne. Modulární systém od dodavatele, jako je Panduit nebo Corning, vám umožní přizpůsobit se. Potřebujete změnit z LC na SC pro starší úložiště? Vyměňte kazetu. Potřebujete upgradovat na 24-vláknovou páteř pro budoucí 400G? Rám zůstává; změníte vnitřnosti. Byl jsem svědkem úspory nákladů tohoto přístupu na vlastní kůži během postupného upgradu, kdy stávající rámy panelů přežily tři generace obnovy technologie.
Polarita: Tichá instalační past
Polarita je nejčastěji nepochopený a zpackaný aspekt nasazení MPO. Koncept je jednoduchý: světlo se musí přenášet z Tx portu na jednom konci do Rx portu na druhém. S 12 identickými vlákny v jednom konektoru vyžaduje dosažení tohoto cíle záměrné schéma křížení, definované TIA-568 jako metody A, B a C.
Teorie je čistá; praxe je taková, že k selháním dochází. Past je nedůslednost. Můžete si zakoupit hlavní kabely metody B, ale omylem nainstalovat kazety typu A. Spojení bude mrtvé a chyba je očím neviditelná. Jednou jsem strávil frustrující den odstraňováním problémů s novým 40G spojením, jen abych zjistil, že polarita byla přehozena na kazetě, protože instalátor neověřil typ vyražený na krytu.
Metoda B se v praxi ukázala jako de facto standard pro svou jednoduchost: „překlopení“ se provádí jednou, uvnitř kabelu kufru. Propojovací kabely jsou vždy rovné-. Tato konzistence snižuje kognitivní zátěž. Pravidlo je absolutní: než cokoli zapojíte, ověřte způsob na štítku kabelu zavazadlového prostoru, na kazetě a v dokumentu návrhu. Váš expozimetr vám poděkuje.
Integrace: Pohled ze stojanu
Pojďme si projít skutečnou sekvenci nasazení, způsob, jakým se to ve skutečnosti děje. Připojujete novou řadu horních-z{2}}rackových přepínačů k hlavnímu agregačnímu panelu vzdálenému 30 metrů.
Nejprve nainstalujete rámy-záplatovacích panelů s vysokou hustotou do obou umístění. Poté vytáhnete předem -ukončené hlavní MTP kabely-, jedná se o silné, robustní kabely s ochrannými tažnými oky. Vedete je přes horní přihrádku nebo pod-podlahové vedení, spojující zadní část Panelu A se zadní částí Panelu B. Toto je vaše stálá, chráněná páteř. Žádné fúzní svářečky na místě.
Dále vyplníte panely kazetami odpovídajícími zvolené polaritě. Uslyšíte pevné cvaknutí, jak konektor MTP zapadá do kazety na zadní straně. Na přední straně máte nyní čisté označené pole LC portů. Nakonec použijete krátké, barevně-kódované LC duplexní propojovací kabely pro připojení těchto předních portů ke konkrétním portům přepínače nebo serveru. Celý odkaz je nyní aktivní.
Provozní výhody jsou hluboké. Odstraňování problémů je izolováno: pokud selže odkaz, vyměňte nejprve krátký, přístupný-propojovací kabel na předním konci. Škálování je logické: přidání nového přepínače znamená použití více portů na stávající kazetě nebo zasunutí nového. Správa kabelů je vlastní, není to dodatečný nápad. Proudění vzduchu, často dodatečný nápad v kabeláži, se dramaticky zlepšuje, protože silné, trvalé kufry jsou úhledně vedené vzadu a přední část používá pouze nezbytné krátké propojky.
Realizace: Lekce z terénu
Plánování na papíře je jedna věc; instalace v přeplněném a hlučném datovém centru je další. Zde je to, co se roky nasazení upevnilo jako -nevyjednávatelné:
Design s volností, nejen s prostorem
Ponechte 70% výplň panelů, ale navrhněte také explicitní volné smyčky pro kabely kufru. Servisní smyčka, úhledně stočená a zajištěná ve vertikálním manažeru, je pojištěním proti budoucím přesunům stojanu nebo náhodným tahům.
Polarita jako náboženství
Zdokumentujte zvolenou metodu (opět se doporučuje B) v Run Book. Poté fyzicky označte každý konec kabelu a kazetový zásobník „Metodou B“ pomocí trvalé značky. Vizuální redundance zabraňuje chybám.
Poloměr ohybu je zákon, nikoli směrnice
Ostré ohyby způsobují ztrátu „makro-ohýbání“. Testoval jsem spoje, které prošly, ale byly na hraně, protože kmen byl za rohem stažen příliš těsně. Používejte hladké-správce okruhu všude.
Štítek pro další osobu, ne pro vás
Postupujte podle TIA-606-C. Vaše štítky by měly být během krize někomu jasné ve 2 hodiny ráno. Zahrňte zdrojovou sestavu, cílovou sestavu a ID okruhu. Jednoduchý tištěný štítek je lepší než ručně psaná páska.
Protiprachové krytky zůstanou zapnuté až do připojení
Vnitřek nepoužité objímky MTP je magnetem na prach a vlákna. Ve své sadě nářadí mám láhev se stlačeným vzduchem a krabičku čisticích tyčinek. Každý konektor je před spojením zkontrolován kapesním osciloskopem-bez výjimek.
Vše otestujte, nic nepředpokládejte
Základní testování pomocí sady OLTS (Optical Loss Test Set) je povinné po-instalaci. Ale také test po jakékoli rekonfiguraci. Nejčastějším problémem-změny není poškození, ale špinavý konektor při manipulaci. Zdokumentujte hodnoty ztráty; jsou vaším výchozím bodem pro budoucí diagnostiku.
Tento přístup ke kabeláži ji přeměňuje z nezbytných nákladů na strategické aktivum. Je to systém, který uznává omezení fyziky, omylnost lidských operátorů a nevyhnutelnost změny. Cílem dnes není jen propojit bod A s bodem B, ale vybudovat fyzickou vrstvu, která zůstane jasná, adaptabilní a spolehlivá pro dalšího inženýra, který otevře dveře racku.
