Velká-hustota
Jednoduše řečeno, LC konektoryušetřit tunu místa. To je jejich zabijácká vlastnost. Přemýšlejte o standardním rackovém panelu 1U. Do tohoto prostoru se vejde až 72 LC portů.
Nyní to porovnejte se starším typem SC, kde byste dostali jen asi 36. To je dvojnásobná kapacita. Pro každého, kdo spravuje přeplněné datové centrum nebo stísněnou telekomunikační skříň, to není jen příjemné; je to zásadní. Umožňuje vám dělat mnohem více, aniž byste potřebovali více fyzického prostoru.
Postaveno k výkonu, nejen k existenci
Tyto malé konektory nejsou jen malé; jsou tvrdé a přesné. O výkonových specifikacích nelze-vyjednávat pro dnešní požadavky:
Ztráta vložení:Obvykle uvidíte ztrátu světla menší než 0,3 dB, což je vynikající.
Trvanlivost: Jsou hodnoceny na více než 500 cyklů připojení-a{2}}odpojení. Viděl jsem, že vydržely roky pře-oprav, pokud se s nimi zachází dobře.
Kritická rychlost: Zde je klíčový bod: jejich spolehlivý výkon s nízkými{0}}ztrátami umožňuje ultra{1}}rychlá sub{2}}mikrosekundová spojení potřebná pro sítě 5G. To spojení z antény se základnou? LC konektoryčasto dělají těžké zvedání.
Kde je skutečně využijete
datové centrum
Toto je území LC. Jsou to pravé-k propojení přepínačů a serverů. Když používáte vysokorychlostní-optiku 400G, kabely, které vedou z více-vlákna MTP k jednotlivým portům zařízení, jsou téměř vždy duplexní LC.
Fiber to the Home (FTTH)

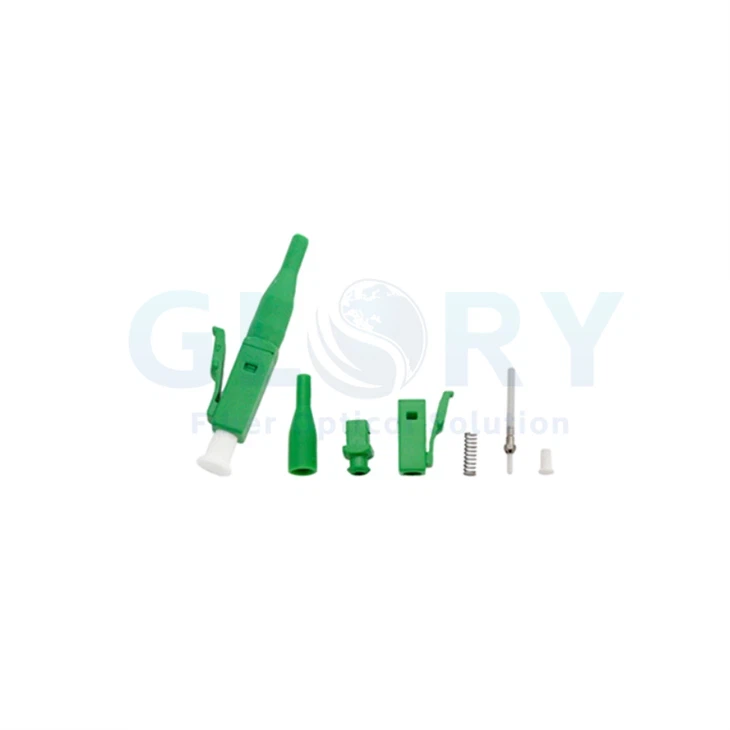

Kabel, který přichází do vašeho domu, pravděpodobně končí zeleným, šikmýmAPC-LC konektor. Tento úhel je klíčový pro snížení odrazů a poskytuje vám jasný televizní a telefonní signál.
Telecom Hubs
V centrálních kancelářích a buňkách je LC standardem pro připojení zařízení. Průmyslové standardy jako TIA-568.3-D podrobně popisují, jak testovat jejich výkon se správným vybavením.
LC vs. SC: Jasná volba
Je užitečné je porovnat přímo se staršímiSC konektor.
Na velikosti záleží
SC používá 2,5mm objímku. LC používá objímku 1,25 mm. Tato menší velikost není jen o hustotě; díky tomu jsou LC kabely flexibilnější a méně citlivé na ostré ohyby. V mých testech LC zvládá ohyb-indukovanou ztrátu asi o 6dB lépe.
Snadné použití
Mnohem raději LC západku. Je to jednoduchý zatlačovací-tahový mechanismus. SC má západku-, která vyžaduje stisknutí jazýčku, abyste ji uvolnili. LC je prostě rychlejší a plynulejší v rušném racku.
Skutečné náklady
Ano, singl LC konektormůže stát o něco více než SC. Ale takhle se na to dívat nedá. Protože se jich do stejného prostoru vejde dvakrát tolik,cena za portv nastavení s vysokou-hustotou je s LC ve skutečnosti asi o 40 % nižší. To je vítězný argument.
LC vs. MPO: Různé nástroje
Nepleťte si je sMPO konektory. MPO jsou jako optické dálniční rampy-svazují 12 nebo 24 vláken do jednoho velkého konektoru pro hlavní vedení mezi stojany. LC jsou pro konečné připojení k vašemu přepínači, serveru nebo směrovači. Používáte je společně.
Instalace: Jak správně
Zde začíná většina problémů nebo jim lze předcházet.
Připojte správně
Zatlačte konektor rovně dovnitř, dokud neucítíte a neuslyšíte pevnéklikněte. Žádné nucení.
Čistý, čistý, čistý
Nemohu to dostatečně zdůraznit: špína je nepřítel č. 1.
Na prach použijte suchou čisticí kazetu.
Na mastnotu nebo otisky prstů použijte nástroj s 99% alkoholem (IPA), poté jej osušte.
Nikdy, nikdyzapojte špinavý konektor. Prostě ne.
Kontrolujte pokaždé
Po vyčištění použijte vláknový mikroskop. Hledejte hluboké škrábance, velké třísky v blízkosti jádra nebo zbytky odpadků. Tento dvou{2}}minutový krok ušetří hodiny odstraňování problémů.
Pozor na nesoulad
Nikdy nenásilně zapojujte modrý (UPC) konektor do zeleného (APC) portu nebo naopak. Způsobíte vysoké ztráty a trvale poškodíte jemnou úhlovou leštěnku APC.
Buďte ke kabelům šetrní
Vyhněte se ostrým ohybům přímo u konektoru. Udržujte poloměr ohybu alespoň 10násobkem tloušťky kabelu.
Oprava běžných problémů
Když se něco pokazí, zkontroluji toto:
High Loss (>0,3 dB)
V 90% případů je to špinavá objímka. Nejprve to vyčistěte! Dalšími příčinami jsou prasklá objímka nebo pevný ohyb kabelu.
Mix APC/UPC-Up
Pokud jste připojili nesprávné typy, uvidíte velmi vysoké ztráty odrazem. Zkontrolujte barvy a doufejte, že jste nepoškrábali objímku APC.
Chyba polarity (Tx/Rx prohozeny)
Odkaz nebude fungovat. Opravte to překlopením duplexní spony na kabelu nebo použitím speciálního propojovacího kabelu s obrácenou polaritou-.
Poškozená objímka
Hluboké škrábance nebo praskliny znamenají, že konektor musí být znovu{0}}vyleštěn nebo zcela vyměněn.
Pohled do budoucna: Proč je LC stále budoucností
Jsem si jistýLC konektoryneodejdou.
Jsou již vybrány pro optiku nové{0}}geny 800G v datových centrech, protože splňují přísné požadavky na ztrátu.
Sledujte prototypy nano-LC s malým 0,8mm kroužkem-slibují ještě šílenější hustotu portů.
Pro nové systémy s více{0}}vlnovými délkami použijte pro dosažení nejlepších výsledků LC s vláknem OM5 s aqua{1}}kabátem.
Pro co nejdelší propojení spárujte ultra{0}}nízkoztrátové{1}}vlákno s konektory LC-APC, abyste minimalizovali ztráty i odrazy.
Moje poslední rada
Vždy kupujteLC konektorykteré jsou řádně certifikovány (hledejte IEC 61754-20). Pravidelně je testujte, zejména po mnoha opětovném připojení. A ve vysoce využívaném prostředí 24/7 plánujte jejich výměnu každých 8–10 let. Jsou to pracanti, ale i pracanti musí nakonec odejít do důchodu. Správná volba kvality a její správná údržba je to, co dělá síť skutečně spolehlivou.
