Důležitost správného výběru kabelu
Instalace nevhodného kabelu může vést ke snížení výkonu, selhání signálu nebo porušení předpisů. Každý typ kabelu je zkonstruován ze specifických materiálů a konstrukcí, aby čelil odlišným výzvám, jako je mechanické namáhání, požární bezpečnost nebo expozice životního prostředí. Použití kabelu mimo zamýšlenou aplikaci ohrožuje spolehlivost sítě.
Například použití vnitřního-kabelu ve venkovním prostředí obvykle vede k předčasné degradaci pláště a pronikání vlhkosti, což vede ke ztrátě signálu a vyžaduje nákladnou výměnu.
Údaje z odvětví podtrhují praktický dopad těchto voleb. Fiber Broadband Association poznamenala, že chyby při instalaci, včetně nesprávné specifikace kabelu, přispívají k významné části počátečních zpoždění služby. Kromě toho Mezinárodní telekomunikační unie (ITU) ve svých zprávách „Měření digitálního rozvoje“ soustavně zdůrazňuje spolehlivou infrastrukturu jako základní kámen přijetí širokopásmového připojení, které začíná správným výběrem komponent.

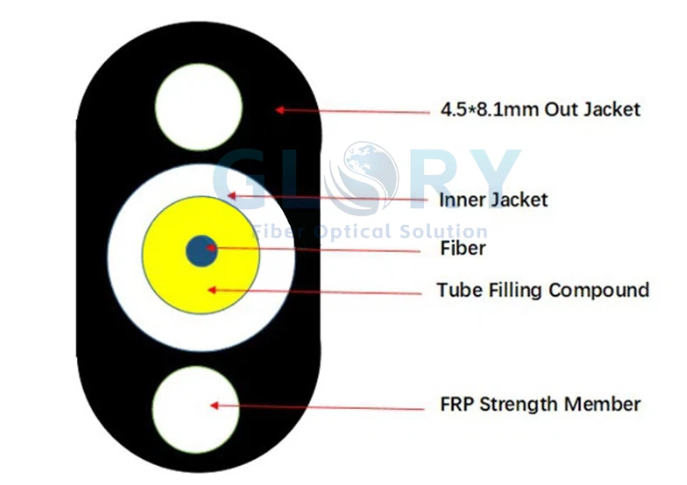

FTTH drop kabely: Segment vstupu do vnější budovy
Kabely FTTH poskytují konečné spojení z distribučního bodu na ulici do objektu účastníka. Jejich design upřednostňuje flexibilitu a snadnou instalaci pro tento krátký, často složitý provoz. Klíčovou charakteristikou je shoda se standardem ITU-T G.657 pro vlákna necitlivá na ohyb-, která minimalizuje ztráty signálu, když je kabel veden kolem úzkých rohů nebo přes malé vstupní porty.
Tyto kabely se obvykle vyznačují malým průměrem, lehkou konstrukcí a často jsou předem{0}}připojeny ke konektorům, aby se zjednodušil a urychlil proces instalace. Materiál pláště je obvykle navržen pro omezenou venkovní expozici, ale není ekvivalentní úplnému venkovnímu kabelu. Častou chybou je rozšíření použití FTTH kabelu na dlouhé anténní nebo podzemní rozpětí.
Protože postrádá robustní výztuhu a bariéru proti vlhkosti jako vyhrazený venkovní kabel, takové nesprávné použití vede k vysokému riziku selhání. Dokumentace od více poskytovatelů internetových služeb (ISP) ukazuje, že tato praxe je častou příčinou poruch sítě v segmentu „posledního metru“, kterým lze předejít.

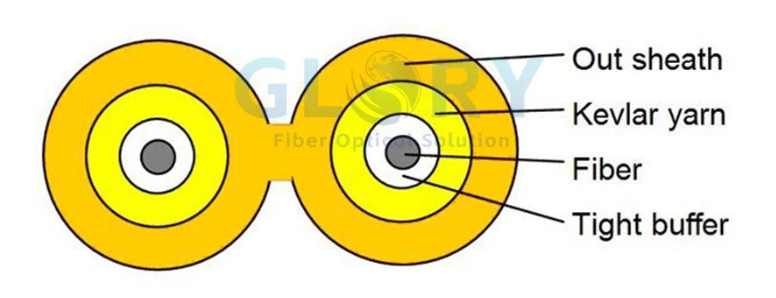

Vnitřní kabely: Soulad a bezpečnost pro vnitřní cesty
Jakmile signál vstoupí do budovy, požární bezpečnost a dodržování elektrických předpisů se stanou primárními zájmy. Vnitřní kabely jsou klasifikovány podle jejich hořlavosti a charakteristik produkce kouře, jak je definují normy jako National Fire Protection Association (NFPA) 70 nebo National Electrical Code (NEC) v Severní Americe.
Dvě základní hodnocení jsou nezbytná:
Riser-s hodnocením (OFNR)
Navrženo pro vertikální vedení mezi podlažími v jiných než -přetlakových šachtách. Tyto kabely odolávají šíření plamene směrem nahoru.
Plénum-hodnoceno (OFNP)
Vyžaduje se pro prostory používané pro cirkulaci okolního vzduchu, například nad zavěšenými stropy nebo ve zdvojených podlahách. Vyznačují se pláštěm, který produkuje velmi málo kouře a je méně hořlavý.
Použití stoupacího-kabelu v přetlakovém prostoru je přímým porušením stavebních a požárních předpisů. Taková porušení, pokud jsou odhalena během inspekce, mohou mít za následek příkaz k odstranění a výměně všech-nevyhovujících kabelů. Kromě bezpečnostních hodnocení vnitřní kabely často používají těsnou -vyrovnávací konstrukci pro dlouhou životnost a výběr konektoru (LC, SC) a lesku (UPC, APC) je určen propojovacím zařízením.

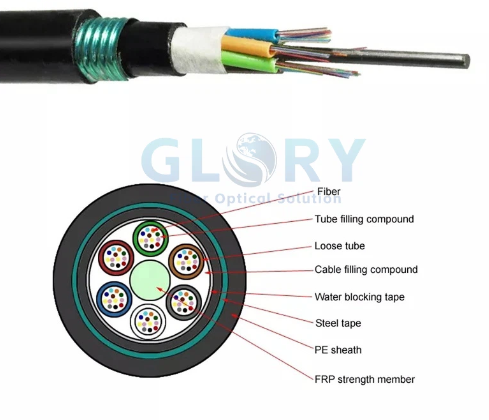

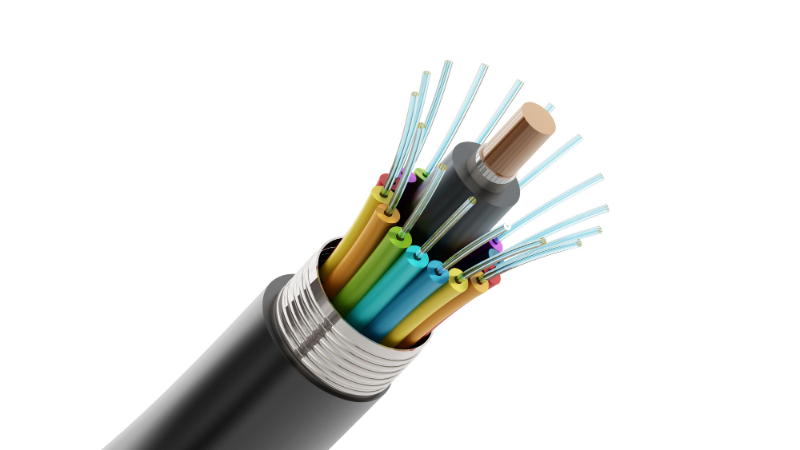

Venkovní kabely: Navrženo pro odolnost vůči životnímu prostředí
Venkovní kabely jsou konstruovány tak, aby vydržely dlouhodobé vystavení stresorům prostředí, včetně ultrafialového záření, extrémních teplot, vlhkosti a fyzického poškození způsobeného hlodavci nebo kopáním. Jejich konstrukce se výrazně liší od vnitřních typů. Vlákna jsou obvykle uložena volně ve vodě-blokovaných trubkách a vnější plášť je vyroben z vysokohustotního polyethylenu odolného vůči UV-záření -.
Požadovaná úroveň mechanické ochrany závisí na způsobu instalace:
Přímý pohřeb
Tyto kabely jsou pancéřované, často s vlnitou ocelovou páskou, aby odolávaly rozdrcení a proniknutí hlodavců.
Letecký
Zahrnují integrovaný výztužný člen neboli messenger, který podpírá váhu kabelu přes rozpětí mezi sloupy.
Potrubí
Navrženo s hladkým pláštěm pro usnadnění protažení potrubí.
Častou chybou je přivedení venkovního kabelu přímo do interiéru budovy. Polyetylenový plášť venkovního kabelu není určen pro požární bezpečnost a je obvykle zakázán kódem pro vnitřní vedení. Standardní praxí je ukončit venkovní kabel v utěsněném venkovním pouzdře a přejít na řádně dimenzovaný vnitřní kabel pro vnitřní cestu.
Praktická metodika výběru
Systematický přístup k výběru předchází běžným chybám. Proces může být založen na třech po sobě jdoucích otázkách o zamýšlené cestě kabelu:
Jaká je fyzická cesta?
Určete kompletní cestu: vnější pohřeb, anténu, vnitřní stěnu, stropní přetlakovou místnost nebo kombinaci. Segmentujte trasu podle prostředí.
Jaká jsou dominantní rizika?
U každého segmentu identifikujte hlavní rizika. Je to voda a drcení (zakopané), UV a tah (anténa) nebo šíření ohně a kouře (vnitřní plénum)?
Které specifikace kabelu zmírňují tato nebezpečí?
Vyberte kabel, jehož standardní specifikace jsou navrženy pro identifikovaná nebezpečí. To znamená specifikovat pohřební brnění pro pozemní segmenty, přetlakový prostor pro vzduchové -prostory a vlákno necitlivé na ohyb- pro těsné vstupní body.
Tato metodika posouvá pozornost od názvů produktů k požadavkům na výkon. Platí univerzálně, ať už pro jednoduchou domácí instalaci, nebo pro komplexní kampusovou síť.
Závěr
Kabely z optických vláken FTTH pro vnitřní a venkovní použití plní odlišné, -nezaměnitelné funkce. Přívodní kabel je optimalizován pro flexibilitu a jednoduchý externí vstup. Vnitřní kabely se řídí požárními bezpečnostními předpisy. Venkovní kabely jsou vyrobeny s ohledem na ekologickou a mechanickou odolnost.
Úspěšná implementace vyžaduje respektování účelu návrhu každého typu.
Opakující se problémy vniknutí vlhkosti, porušení protipožárních předpisů a mechanické poruchy jsou nejčastěji výsledkem použití kabelu mimo jeho zamýšlený rozsah. První analýzou instalačního prostředí a souvisejících rizik se příslušné specifikace kabelů stanou jasným a logickým výsledkem, který tvoří základ pro spolehlivou a vyhovující instalaci z optických vláken.
