Přemýšleli jste někdy nad tím, jak se paprsek světla šíří stovky kilometrů skleněným vláknem, aby zajistil vaši internetovou, televizní nebo telefonní službu? Kromě samotného kabelu se jeho cesta opírá o síť neopěvovaných hrdinů: pouzdra z optických vláken. Tři klíčové typy-Uzávěry spojů, ukončovací krabice a distribuční krabice- často způsobují zmatek. I když všechny chrání jemná připojení vláken, jejich role, umístění a vnitřní fungování jsou výrazně odlišné.
Představte si svou optickou síť jako sofistikovaný dálniční systém:
• Fiber Optic Splice Closure je silniční opravárenská a stálá křižovatková stanice.
• Fiber Optic Termination Box je poslední parkovací garáž a vstupní bod v konkrétní budově.
• Fiber Optic Distribution Box je centrálním výměnným a distribučním uzlem pro celou čtvrť.
Výběr správného je zásadní pro spolehlivost sítě, škálovatelnost a nákladovou-efektivitu. Pojďme demystifikovat tyto podstatné složky.

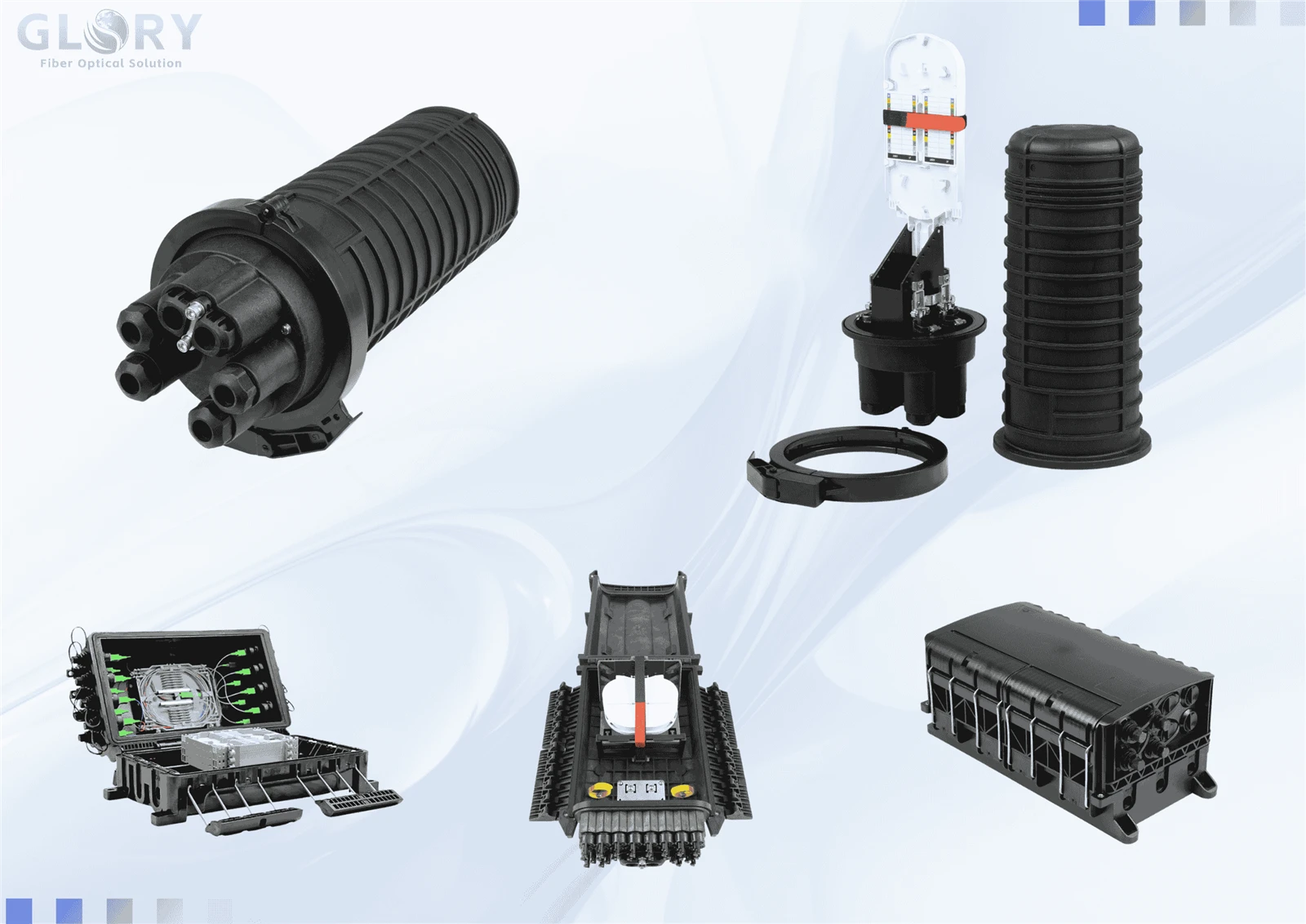

Kapitola 1: Uzávěr spoje optických vláken – Stálý spojovací bod
Základní funkce: Protect & Join
Uzávěr spoje je navržen pro jeden primární, trvalý úkol: chránit tavený spoj, kde jsou dvě holá skleněná vlákna svařena dohromady. Jde o vytvoření souvislé optické-cesty s nízkou ztrátou.
Klíčové vlastnosti a "DNA":
• Základní operace: Fusion Splicing.To zahrnuje odstranění povlaku vlákna, dokonalé rozštěpení konců a použití elektrického oblouku k jejich spojení do jednoho. Uzávěr obsahuje a chrání tyto křehké spojovací body.
• Typické umístění: Venku, podél trasy. Najdete je ve vzdušných instalacích (na sloupech), uvnitř podzemních průlezů nebo přímo-zakopané podél příkopů. Jsou umístěny všude tam, kde je třeba kabel prodloužit, rozvětvit nebo opravit.
• Fyzické a environmentální vlastnosti:
- Robustní a utěsněné:Vyrobeno z houževnatých materiálů odolných proti korozi- (např. PC+ABS, PP) a opatřeno mechanickým nebo gelovým-těsnícím systémem pro dosažení vysokého stupně ochrany IP68. To chrání před vodou, prachem a hlodavci.
- Odolné vůči teplotě:Určeno pro extrémní provozní teploty (např. -40 stupňů až +85 stupňů), aby odolalo přímému slunci, mrazu a teplotním cyklům.
• Vnitřní architektura:Vnitřek je uspořádán kolem stohovatelných přihrádek. Každá přihrádka obsahuje chrániče spojů a poskytuje kanály pro úhledné smyčkování a ukládání přebytečných vláken. Návrh upřednostňuje organizaci spojů a odlehčení tahu před porty adaptéru.
• Scénář primárního použití:
- Spojování dvou částí-dlouhého páteřního kabelu v průlezu.
- Vytvoření pobočkového připojení ("klepnutí") z hlavního napájecího kabelu pro obsluhu nové čtvrti.
- Obnovení kabelu náhodně přestřiženého během stavby silnice.

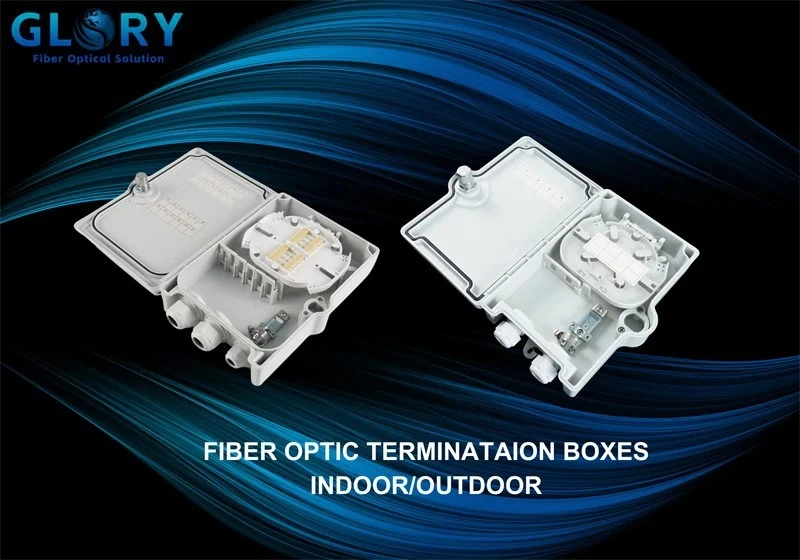

Kapitola 2: Optická koncovka – konečný demarkační bod
Základní funkce: Ukončení a rozhraní
Termination Box (nebo Terminal Box) označuje demarkační bod-oficiální předání, kde končí síť poskytovatele služeb a začíná kabeláž v místě zákazníka. Jeho úkolem je zajistit bezpečný a přístupný přechod od venkovního kabelu k vnitřním -připraveným konektorovým portům.
Klíčové vlastnosti a "DNA":
• Základní provoz:Ukončení konektoru. Příchozí kabel je zakončen konektory (jako SC nebo LC) na pigtaily. Tyto konektory jsou namontovány na panelu adaptéru a vytvářejí čisté rozhraní plug{2}}and{3}}.
• Typické umístění:Na okraji sítě. Instaluje se uvnitř (např. na stěnu místnosti s vybavením budovy, v garáži domu) nebo na chráněných venkovních místech, jako je vstupní zařízení do budovy.
• Fyzické a environmentální vlastnosti:
- Kompaktní a přístupné:Navrženo pro snadnější a méně častý přístup. Často se-montuje na stěnu pomocí jednoduchého pantu nebo{2}}vysunovacího podnosu. Stupně ochrany (např. IP65) jsou dostatečné pro kontrolovaná prostředí, ale ne pro dlouhodobé ponoření.
- Uživatelsky-přívětivý:Zaměřuje se na jasné označení portů a snadné opravy pro koncového-uživatele nebo technika.
• Vnitřní architektura:
Středem kolem panelu adaptéru a funkcí pro správu vláken, jako jsou cívky nebo klipy pro uložení uvolněného pigtailu. Může zahrnovat uzemňovací jednotky pro kovové kabelové prvky. Prostor je optimalizován pro omezený počet připojení.
• Scénář primárního použití:
- Kryt ONT (Optical Network Terminal) namontovaný na vnější stěně domu v nasazení FTTH.
- Nástěnný-box v kancelářské serverovně, kam vstupuje externí servisní linka.
- Poskytování testovacích bodů pro síťové operátory, aby mohli izolovat a řešit problémy na straně odběratelů-.
Kapitola 3: Optická distribuční krabice – Centrální distribuční centrum
Základní funkce: Distribute & Cross{0}}Connect
Distribuční skříň (nebo Cross{0}}Connect Cabinet) je aktivním dopravním uzlem. Nechrání pouze připojení; rozděluje a směruje optické signály do více koncových bodů, což umožňuje, aby jedno vlákno napáječe obsluhovalo desítky koncových-uživatelů.
Klíčové vlastnosti a "DNA":
• Základní provoz:Dělení a propojování signálu. Jeho nejdůležitější součástí je PLC (Planar Lightwave Circuit) splitter, který pasivně rozděluje výkon vstupního signálu na více výstupních signálů (např. 1x32). Umožňuje také flexibilní připojení pomocí propojovacích kabelů mezi různými porty.
• Typické umístění:Síťové agregační body. Nachází se ve venkovních skříních na rozích ulic, v suterénních technických místnostech bytových domů nebo v distribučních oblastech datových center.
• Fyzické a environmentální vlastnosti:
- Větší a strukturovanější:Podstatně větší než zakončovací boxy, aby vyhovovaly vysokému počtu vláken, rozbočovačům a rozsáhlé správě propojovacích kabelů.
- Modulární a škálovatelné:Často obsahuje modulární zásobníky pro rozdělovače a panely adaptérů, které umožňují přidání kapacity podle potřeby. Venkovní verze vyžadují vysoké krytí (IP65/IP68).
• Vnitřní architektura:
Navrženo pro správu-s vysokou hustotou. Zahrnuje:
- Montážní moduly splitteru:K držení a organizaci PLC splitterů.
- Adaptérové panely s vysokou-hustotou:Pro vstupní podavač a odchozí distribuční porty.
• Pokročilá správa kabelů:
Vertikální a horizontální manažery, odkapávací smyčky a cívky pro úhledné nasměrování a uložení velkého objemu propojovacích kabelů bez narušení limitů poloměru ohybu.
• Scénář primárního použití:
- Skříň FAT (Fibre Access Terminal) v síti FTTH, která rozděluje jedno vlákno napáječe pro obsluhu 32 nebo 64 domácností v sousedství.
- Hlavní distribuční bod vláken v každém patře velké kancelářské budovy (FD/Floor Distributor).
- Centrální záplatovací a propojovací centrum v rámci optického distribučního rámce datového centra.
Výběr správného centra pro správnou práci
Zatímco všechny tři jsou „vláknové krabice“, jejich účely se doplňují, nejsou zaměnitelné. Jejich záměna může vést k chybám v návrhu sítě, bolestem hlavy při instalaci a nočním můrám údržby.
Rychlý průvodce rozhodnutím:
• Potřebujete trvale spojit dva optické kabely ve venkovním výkopu nebo na sloupu? → Potřebujete uzávěr spoje.
• Potřebujete úhledně ukončit linku poskytovatele služeb a zajistit stabilní zásuvku pro router zákazníka uvnitř budovy? → Potřebujete Termination Box.
• Potřebujete oddělit jeden hlavní signál pro obsluhu celého bytového domu nebo čtvrti z centrální skříně? → Potřebujete distribuční krabici.
Synergie v akci:
V typické síti FTTH rozděluje signál distribuční box v pouličním rozvaděči. Jednotlivá vlákna pak běží do každého domova, kde mohou být spojena v malém uzávěru spoje na sloupu poblíž domu, než nakonec vstoupí do Termination Box na stěně domu a připojí se k ONT.
Pochopení těchto odlišných rolí umožňuje lepší plánování sítě, chytřejší zadávání zakázek a efektivnější provoz. Zajišťuje nasazení správné úrovně ochrany, kapacity a funkčnosti v každém kritickém bodě vaší optické infrastruktury.
